一、主機系統通訊部件要求
國際標準RS-485通訊接口部件，不小于10Bytes的通信緩沖區（FIFO），支持600、1200、2400、4800、9600、14400通訊波特率，支持半雙工通訊模式。通訊程序應允許FIFO，從機要求主機FIFO不小于10Bytes。
二、協議結構
AMF CP V1.1協議遵從基本開放系統互連（OSI）參考模型，基本開放系統互連參照模型提供通訊系統基本結構和要素，但昌暉AMF CP V1.1協議使用簡化的OSI參照模型，僅采用1、2和7層?；鹃_放系統互連參考模型
三、AMF電磁流量計通信協議物理結構
AMF電磁流量計的網絡通訊接口在物理結構上采用電氣隔離方式，隔離電壓1500伏。通訊數據傳輸接口為半雙工方式，標準通訊速率大于250khz，通訊方向轉換時間3.5uS。通訊接口電氣標準遵從RS-485國際標準。
昌暉AMF CP V1.1協議可用于星型式網絡結構和總線式網絡結構。標準通訊連接介質為屏蔽雙絞線。
四、AMF CP V1.1主機信息結構
AMF CP V1.1協議為主從掃描式通訊協議，每次通訊過程均由主機發起，然后從機進行響應，回傳規定的信息，完成一次通訊過程。
主機至從機信息結構
主機發送至從機的信息由兩字節組成，第一字節為從機地址，其編碼：0-127（最高二進制位另有定義），第一字節為數據分類命令（下表定義）。從機通訊緩沖區（FIFO）為兩字節，因此，主機發送至從機的兩字節可連續發送，不必留時間間隔。
從機工作在多機通訊方式，因此，主機應使用11位串行數據格式，并且不使用奇偶校驗，將奇偶校驗位作多機通訊尋址標志使用。主機發送第一個字節時，奇偶校驗位強制為1，發送第二個字節時，奇偶校驗位強制為0。（見附錄一）
數據分類命令
數據分類命令指示從機回送的數據類型，數據分類命令編碼：0---127，昌暉AMF CP V1.1 僅使用0—9號編碼，其他編碼暫時保留。
五、AMF CP V1.1從機信息結構
從機接受到主機命令信息后，按命令要求回傳測量數據。
從機響應信息數據結構
從機響應主機命令，回送10個字節數據，分為命令段、數據段、校驗和、結束標志四部分。
1、命令段
命令段由兩字節組成：從機地址和數據分類命令，該段是將主機發來的信息直接返回，用于主機校驗從機對主機傳送信息中地址和命令響應的正確性。
2、數據段
由于流量計各測量數據長度、單位、符號等信息各不相同，因此，從機回傳的數據段按各命令具體定義。
（1）流量信息定義
數據段的D4、D3、D2、D1、D0五個字節組成十位流量測量數據，每字節表示兩位十進制數，每字節表示的十進制數值范圍：0-99。
主機恢復流量測量值十進制數據的算法：
a)流動方向
將D4D3D2D1D0 恢復成十六進制數據DATA_HEX；若DATA_HEX<80000000H則流動方向為正；若DATA_HEX>=80000000H則智能電磁流量計流體流動方向為負；
b)原數據
將DATA_HEX中的最高位（符號位）消掉，得到無符號原數據；即原數據=DATA_HEX與7FFFFFFFH；流量測量數據最大值為99999
D5字節以段位方式定義流量單位、小數點位置：
5位定義
流量單位定義：0----L/S（升/秒）
1----L/M（升/分）
2----L/H（升/時）
3----M3/S（立方米/秒）
4----M3/M（立方米/分）
5----M3/H（立方米/時）
小數點位置： 4 -------±．00000
5 -------±0．0000
6 -------±00．000
7 -------±000．00
8 -------±0000．0
9 -------±00000；
10 ------±00000×10
.
.
.
13-------±00000×10000
（2）流速信息定義
數據段的D4、D3、D2、D1、D0五個字節組成十位流速測量數據，每字節表示兩位十進制數，每字節表示的十進制數值范圍：0-99。
主機恢復流速十進制數據的算法：
a)流動方向將D4D3D2D1D0恢復成十六進制數據DATA_HEX；若DATA_HEX<80000000H則流動方向為正；若DATA_HEX>=80000000H則流動方向為負。
b)原數據
將DATA_HEX中的最高位（符號位）消掉，得到無符號原數據；即原數據=DATA_HEX與7FFFFFFFH；流量測速數據最大值為19.999。
D5無定義：
流速單位固定：ｍ/S（米/秒）。
數點位置固定：±00．000。
（3）流量百分比信息定義
數據段的D4、D3、D2、D1、D0五個字節組成十位流量百分比測量數據，每字節表示兩位十進制數，每字節表示的十進制數值范圍：0-99。
主機恢復流量百分比十進制數據的算法：
a)流動方向
將D4D3D2D1D0 恢復成十六進制數據DATA_HEX；若DATA_HEX<80000000H則流動方向為正；若DATA_HEX>=80000000H則流動方向為負。
b)原數據
將DATA_HEX中的最高位（符號位）消掉，得到無符號原數據；即原數據=DATA_HEX與7FFFFFFFH；流量測量百分比數據最大值為999.99。
D5無定義：
向定義： 0-----流體正向流動
1-----流體反向流動
流量百分比單位固定：％
數點位置固定：±0000.0％
（4）流體電導比信息定義
數據段的D4、D3、D2、D1、D0五個字節組成十位電導比測量數據，每字節表示兩位十進制數。
主機恢復流體電導比十進制數據的算法：原數據=10000×D2+100×D1+D0；流體電導比測量數據最大值為999.9。
D5無定義。
流體電導比單位固定：％
小數點位置固定：000.0％
（5）正向流量累積信息定義
數據段的D4、D3、D2、D1、D0五個字節組成十位正向流量測量數據，每字節表示兩位十進制數。
主機恢復流量十進制數據的算法：原數據=100000000×D4+1000000×D3+10000×D2+100×D1+D0；流量累積數據最大值為4294967296（十六進制0FFFFFFFFH）。
D5字節以段位方式定義流量單位、小數點位置：
D5字節位定義
小數點位置及單位：0 ------- 1L
1 ------- 0.1L
2 ------- 0.01L
3 ------- 0.001L
4 ------- 1m3
5 ------- 0.1 m3
6 ------- 0.01 m3
7 ------- 0.001 m3
（6）反向流量累積信息定義
反向流量累積信息定義同正向流量累積信息定義。
（7）報警狀態信息定義
數據段的D1、D0兩個字節組成二進制報警狀態。
主機恢復報警狀態二進制數據的算法：原數據（二進制）=D0
報警狀態定義
（8）流量計管徑信息定義

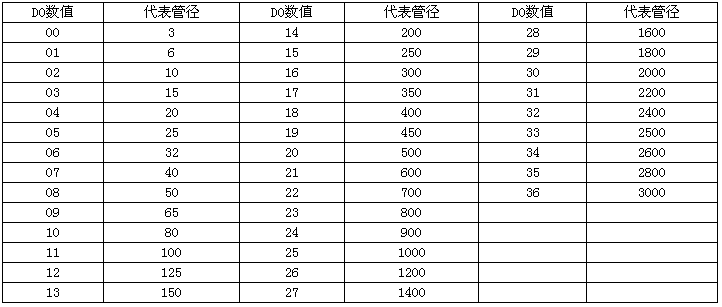

數據段的D0字節指示流量計管徑
（9）禁止流量累積信息定義
從機接到該命令后，立即停止流量累積，并回送命令認可信息。停止流量累積延續時間為20秒，20秒后從機自動恢復流量累積計算。因此，若想連續禁止流量累積計算，必須以小于20秒的間隔，向從機發送該命令。該功能可用于斷續過程計量。
回送的命令認可信息由數據段的D4、D3、D2、D1、D0五個字節組成。
主機恢復命令認可信息碼的算法：命令認可信息碼=100000000×D4＋1000000×D3+10000×D2+100×D1+D0；正確的命令認可信息碼=2A3A4A5AH(十六進制)。
（10）啟動流量累積信息定義
從機接到該命令后，立即啟動流量累積計算，并回送命令認可信息。該功能可用于斷續過程計量。
命令認可信息由數據段的D4、D3、D2、D1、D0五個字節組成。
主機恢復命令認可信息碼的算法：命令認可信息碼=100000000×D4+1000000×D3+10000×D2+100×D1+D0；正確的命令認可信息碼=5A4A3A2AH(十六進制)。
3．校驗和
從機回傳的數據校驗和為前八個字節的異或和。
異或和（byte8） = byte0 ⊕ byte1 ⊕ byte2 …………byte6 ⊕ byte7；
4．信息塊結束標志
從機以結束標志表示本次回傳信息塊完畢。結束標志編碼為：0AAH（通訊結束命令，十六進制格式）。
六、昌暉AMF CP V1.1通訊過程時序
通訊過程時序指編制通訊軟件時應遵從的時間間隔、延時、等待時間等。
１、主機發送時序
主機發送的兩個信息字節間的時間間隔最小為0，最大時間間隔為20毫秒，大于20毫秒，從機認為發送超時。
2、從機回傳時序
從機最小回傳響應時間為0，最大為10毫秒+11位傳送時間；從機每個回傳字節時間間隔最大為10毫秒+11位傳送時間。（11位傳送時間根據選用波特率計算出）
3、從機允許的通訊頻度
從機允許的通訊頻度為20次/每秒，大于該值，可能影響從機其他功能。
七、AMF電磁流量計通信協議波特率
昌暉AMF CP V1.1支持的通訊波特率為：600、1200、2400、4800、9600、14400。
八、AMF CP V1.1通訊數據塊偵錯信息
1、從機地址和數據分類命令回傳，主機可用于校對從機是否正確響應。
2、從機回傳字節異或和校驗，主機可用于校對是否有數據位錯誤。
3、從機回傳字節中B7 = 0為數據字節，B7 = 1為命令字節。
4、從機回傳字節中的數據字節值不大于99。
5、從機回傳字節數長度固定，共十字節長度，主機可做長度檢驗。
6、從機回傳結束標志，主機可用于長度檢驗和數據字節定位。
九、AMF電磁流量計標準通訊網絡連接圖
附錄一 通訊實驗程序
（MSDOS TURBO C）
#incLude<stdio.h>
#incLude<io.h>
/* MODE setting */
#define BIT_5 0x00 /* Word Length define */
#define BIT_6 0x01
#define BIT_7 0x02
#define BIT_8 0x03
#define STOP_1 0x00 /* Stop bits define */
#define STOP_2 0x04
#define P_EVEN 0x18 /* Parity define */
#define P_ODD 0x08
#define P_SPC 0x38 /* Set tb = 0 */
#define P_MARK 0x28 /* Set tb = 1 */
#define P_NONE 0x00
#define I_RDA 0x01 /* EnabLe recieve-data-avaiLabLe interrupt */
#define I_TRE 0x02 /* EnabLe transmitter-hoLding-register-empty interrupt */
#define I_RLS 0x04 /* EnabLe recieve-Line-status interrupt */
#define I_MS 0x08 /* EnabLe modem-status interrupt */
#define I_NON 0x00 /* DisabLe interrupt */
#define B600 0xc0
#define B1200 0x60
#define B2400 0x30
#define B4800 0x18
#define B9600 0x0C
#define B14400 0x08
#define COM1_ADDR 0x3e8
unsigned char COMM_Buf[100];
unsigned char baud_rate;
unsigned int error_cnt;
void SioInit_1(void)
{
outportb(COM1_ADDR + 2, 0xcf); /* EnabLe FIFO and cLear FIFO */
outportb(COM1_ADDR + 3, 0x80); /* Set DLAB = 1 */
/* Set bps */
outportb(COM1_ADDR, baud_rate % 256);
outportb(COM1_ADDR + 1, baud_rate / 256);
outportb(COM1_ADDR + 3, BIT_8 | STOP_1 | P_MARK); /* 11 bits mode & P = 1 */
outportb(COM1_ADDR + 1, I_NON); /* disabLe interrupt */
}
void SioInit_0(void)
{
outportb(COM1_ADDR + 2, 0xcf); /* EnabLe FIFO and cLear FIFO */
outportb(COM1_ADDR + 3, 0x80); /* Set DLAB = 1 */
/* Set bps */
outportb(COM1_ADDR, baud_rate % 256);
outportb(COM1_ADDR + 1, baud_rate / 256);
outportb(COM1_ADDR + 3, BIT_8 | STOP_1 | P_SPC); /* 11 bits mode & P = 0 */
outportb(COM1_ADDR + 1, I_NON); /* disabLe interrupt */
}
int SioRecieve()
{ unsigned k;
for (k=0;k<10000;k++)
{if((inportb(COM1_ADDR + 5) & 1) == 1)
{ return inportb(COM1_ADDR); }
deLay(1);
}
return 0;
}
void SioSend(unsigned char data)
{ outportb(COM1_ADDR,data); /* Send data */
whiLe((inportb(COM1_ADDR + 5) & 0x40) == 0){}
}
main()
{ int i;
unsigned char ch_n;
unsigned char ch;
int cnnt;
baud_rate = B14400;
cnnt=0;
error_cnt = 0;
ch_n = 0;
for(;;) {
SioInit_1();
cnnt++;
cprintf("%03d ",cnnt);
cprintf("Send Data ");
ch = 0x03;
SioSend(ch);
outportb(COM1_ADDR + 3, BIT_8 | STOP_1 | P_SPC);
SioSend(ch_n);
ch_n = (ch_n + 1) & 7;
for (i=0;i<10;i++) { COMM_Buf[i] = SioRecieve(); }
deLay(20);
for (i=0;i<10;i++) { cprintf("%03d ",COMM_Buf[i]); }
if ((COMM_Buf[9] != 0xaa) && (COMM_Buf[9] != 0)) { error_cnt++; }
cprintf("%05d\n\r",error_cnt);
deLay(20);
}
}
