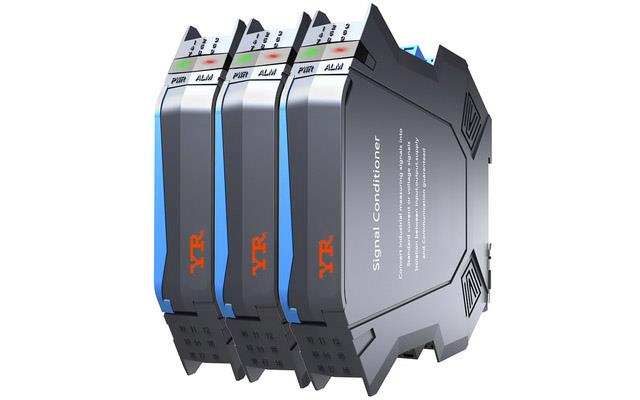

報警設定器主要有熱電偶信號報警設定器、熱電阻信號報警設定器、電流信號報警設定器、電壓信號報警器和頻率量信號報警器。
信號報警設定器的報警形式有上限報警、下限報警，上下限報警、上上限報警、下下限報警等。此外，又有勵磁報警與非勵磁報警之分。所謂勵磁報警就是報警以前繼電器處于非勵磁狀態(即不通電)，報警時，繼電器被勵磁。非勵磁報警與此相反。
信號報警設定器常見故障與處理
故障現象：輸入無信號
故障原因：①接線不正確或不牢；②電源故障。
處理方法：①重新接線；②處理電源故障。
故障現象：熱電偶輸入的報警設定器輸出偏差大
故障原因：輸入端子排到冷端補償端子間沒有用補償導線
處理方法：換接補償導線
故障現象：報警設定器在報警值附近報警燈頻閃
故障原因：報警死區范圍(報警回差)為0%
處理方法：設報警死區范圍為1%或2%
故障現象：更換報警器后報警設定器沒有報警，但操作臺上閃光報警儀報警
故障原因：報警設定器報警輸出觸點(常開狀態或常閉狀態)與閃光報警儀輸入接點類型不匹配
處理方法：查看聯鎖原理圖，重新接線
信號報警設定器故障實例分析
1、某裝置一溫度TT0310報警設定器在輸入信號正常范圍內出現報警
故障檢查、分析：檢查接線情況發現輸入端子松動，信號線脫落，造成報警
故障處理：重新接線后恢復正常。
2、合成氣一液位調節系統的液位要嚴格控制在一定范圍內，過高影響氣體洗滌，過低又容易串氣，形成有毒氣體外泄造成事故。某日，工藝反映下限報警指示燈常亮。
故障檢查、分析：經檢查，斷開報警設定器輸出線，燈則滅，判斷為報警設定器故障，經校驗確定輸入信號大于設定值時輸出點仍接通，報警設定器的輸出信號的通斷是靠?jī)?nèi)部的繼電器控制的，當輸入信號大于設定值時繼電器也不釋放，繼續吸合，因此指示燈常亮。
故障處理：更換報警設定器后恢復正常。
