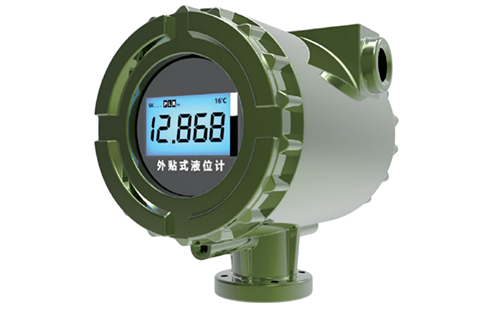

外貼式液位計作為一種先進的液位測量技術，已經在化工罐區的液位測量中嶄露頭角。它采用了非侵入性的測量方式，不需要與液體直接接觸，避免了傳統測量方法中可能引發的污染和腐蝕問題。外貼式液位計利用聲波或超聲波技術，能夠在復雜的操作環境中提供高精度的液位測量數據，無論是針對易燃易爆、有毒有害液體還是高溫高壓儲罐，都能夠穩定可靠地工作。因此，進行外貼式液位計在罐區液位測量中的應用研究具有十分重要的現實意義。
1、外貼式液位計概述
1.1 外貼式液位計的工作原理
外貼式液位計是一種常用于液體儲罐液位測量的儀表，其工作原理基于超聲波技術。外貼式液位計的基本原理涉及了超聲波的發射、傳播、接收和信號處理過程。首先，外貼式液位計通過內置的超聲波傳感器發射一束高頻的超聲波信號，這個信號以特定的頻率和速度傳播通過空氣并射入儲罐內的液體表面。由于液體和空氣之間存在明顯的聲阻抗差異，超聲波信號在液面與空氣之間發生反射。其次，同一傳感器接收從液面反射回來的超聲波信號，這個反射信號的強度或幅度將取決于液面與傳感器之間的距離。液面距離傳感器越近，反射信號越強；反之，液面距離越遠，反射信號越弱。因此，通過測量接收到的反射信號的強度或幅度，外貼式液位計可以確定液面距離傳感器的距離，從而精確測量液體的液位高度。
1.2 智能外貼式液位計的技術特點
①自診斷功能和故障代碼顯示
首先，自診斷功能是外貼式液位計的一個關鍵特點。通過這個功能，液位計能夠?qū)崟r監測自身的工作狀態和性能。如果發生探頭脫落、探頭耦合程度不良、連接線纜斷路等故障，液位計會立即識別并診斷問題。這種自動檢測能力意味著液位計在出現故障時不會繼續工作，從而避免了錯誤的液位測量結果和潛在的安全風險。其次，液位計還配備了故障代碼顯示功能。當自診斷功能發現問題時，液位計會生成相應的故障代碼，并將其顯示在液晶屏上。這使操作和維護人員能夠迅速識別故障類型，并采取適當?shù)拇胧┻M(jìn)行修復。故障代碼顯示功能不僅提高了維護的效率，還減少了人為錯誤的可能性。
②符合防爆規范的要求
智能外貼式液位計的另一個重要技術特點是其符合防爆規范的設計，這使得它在危險環境中的應用更加安全可靠。在化工行業和危險品儲罐液位控制的應用中，防爆性能是至關重要的。外貼式液位計通常采用了特殊的防爆設計和材料，以確保其在潛在的爆炸性氣體環境下能夠正常工作而不引發火花或點火源。這種設計通常符合國際防爆標準，如ATEX(歐洲)或UL(美國)等認證標準，以保證其防爆性能的可靠性和可驗證性。液位計的防爆設計包括使用防爆外殼、防爆電路和材料以及符合防爆區域的電氣要求。此外，一些液位計還配備了防爆密封接頭，以防止氣體滲透或泄漏。
③紅外線遙控調試
智能外貼式液位計的另一個重要技術特點是其紅外線遙控調試功能，這項特性為用戶提供了方便的操作和維護方式。通過紅外遙控器，用戶可以在不直接接觸液位計的情況下進行設備的菜單選擇和參數調試，這在液位計的使用和維護中具有顯著的優勢。這一功能的主要優點之一是操作人員無需直接接觸液位計，從而減少了操作和維護過程中可能出現的潛在風險。液位計通常安裝在工業設備或儲罐中，可能位于難以訪問的位置或危險區域。使用紅外線遙控器，用戶可以遠程進行菜單選擇和參數調試，避免了直接接觸設備的需要，提高了操作的安全性。同時，紅外線遙控調試功能還能夠在遠程或難以到達的地點進行設備操作，這對于位于高處、深處或需要定期維護的設備非常有用。用戶可以通過遙控器輕松選擇不同的菜單、調整參數、查看設備狀態以及執行自校準等操作，這使得液位計的設置和維護更加便捷和高效。
④優化的超聲波高頻技術
優化的超聲波高頻技術使得它在液位測量中具備更高的精度和抗干擾能力。這項技術特點對于在化工罐區等復雜環境中進行液位測量至關重要。首先，超聲波高頻技術是指液位計使用高頻率的超聲波信號來進行液位測量。相比低頻超聲波，高頻超聲波具有更短的波長和更短的脈沖周期，因此能夠更精確地測量液面與傳感器之間的距離。這樣，液位計可以實現更高的分辨率和精度，使得液位測量結果更加準確。其次，優化的超聲波高頻技術提高了液位計的抗干擾能力。由于高頻超聲波的波形屬于短波，而通常的環境干擾波形屬于長波，這使得液位計更能夠抵抗來自環境噪音、振動和其他干擾源的影響。這種抗干擾能力確保了液位計在復雜工業環境中的可靠性和穩定性，不受外部因素的干擾。
2、外貼式液位計的性能
2.1 抗干擾性能首先，化工罐區的液體可能包含氣泡、沉淀物或雜質，這些物質可能影響液位測量的準確性。外貼式液位計的超聲波技術能夠穿透氣泡并測量液體表面，不受氣泡的影響。同時，外貼式液位計通常具備高度靈敏的接收器和信號處理能力，可以檢測并處理由于氣泡、波浪或雜質引起的信號干擾，從而提供準確的液位測量數據。其次，化工罐區的溫度和壓力可能會發生變化，這也可能對液位測量造成干擾。然而，外貼式液位計的超聲波技術不受溫度和壓力變化的影響，能夠在各種工況下提供穩定的測量結果。這種抗干擾性能對于化工罐區的安全管理和運營至關重要，確保了液位測量的可靠性和準確性。
2.2 自校準功能首先，化工罐區通常存儲著各種不同種類的液體，液位可能會因液體性質的變化、溫度的波動或其他因素而發生變化。在這種多變的環境中，外貼式液位計能夠通過自校準功能自動調整其測量參數，以適應不同的操作條件。這意味著無論液體的性質如何變化，儀表都可以提供準確的液位測量數據，確保了操作的可靠性和安全性。其次，自校準功能可以降低操作人員的工作負擔。在化工罐區進行液位測量通常需要高度的精確性，而傳統的手動校準過程可能會繁瑣且耗時。有了自校準功能，儀表可以自動進行校準，無需操作人員頻繁干預，大大簡化了操作流程，提高了工作效率。最后，化工罐區的操作環境可能會受到溫度、壓力和化學品性質的多樣性的影響。這些因素可能導致液位測量參數需要不斷調整，以適應不同的工況。自校準功能使外貼式液位計能夠根據實際工況自動進行調整，保持測量的準確性，無需人工干預。這在化工罐區中非常重要，因為液位測量的準確性對于監測和控制液體的存儲和運輸至關重要。
2.3 安裝與維護的便捷性首先，外貼式液位計的安裝非常簡便，因為它不需要進入儲罐內部或進行液位計的內部調整。通常，外貼式液位計是通過磁鐵吸附或膠粘方式固定在儲罐外壁上，安裝過程不需要破壞罐壁或進行復雜的改造，因此可以迅速完成，減少了停產時間和工程成本。這種非侵入性的安裝方式還避免了液位計與儲罐內液體直接接觸，減少了污染風險。其次，外貼式液位計通常具備紅外線遙控調試功能，這使得用戶可以在不需開啟罐蓋或進行物理接觸的情況下對液位計進行參數調整和校準。這項技術簡化了液位計的調試過程，降低了維護的難度。用戶可以通過紅外遙控器輕松地進行菜單選擇和參數設置，無需專業技術人員的干預。這不僅提高了操作的便捷性，還減少了人為因素引起的誤差。
3、外貼式液位計在罐區液位測量中的應用
3.1 油品儲罐的液位測量
油品罐區通常用于存儲各種類型的液態石油產品，包括原油、燃料油、柴油等。在這些儲罐中，液位測量對于監控庫存、管理運輸以及確保儲罐安全非常重要。
首先，外貼式液位計的非侵入性安裝方式在油品罐區中具有顯著的優勢。這種安裝方式意味著液位計不需要直接接觸儲罐內的液態石油產品。這一特點非常重要，因為液態石油產品可能包括各種類型的燃料、原油和化學品，它們可能具有不同的性質和化學成分。如果使用侵入式的液位測量方法，液位計可能需要與液體接觸，這可能導致液體污染，交叉污染或產生化學反應，從而影響產品的質量和純度。在石油產業中，產品的質量控制至關重要，因為污染或混合可能導致生產損失，并且可能對環境造成不可逆轉的影響。外貼式液位計通過其非侵入性的工作方式，有效地降低了這些污染風險，確保了儲罐內石油產品的質量和純度。其次，液體儲罐在運營過程中可能面臨多種挑戰，包括液體類型的多樣性、溫度的變化以及來自機械設備和環境因素的噪聲和振動。外貼式液位計采用超聲波技術，這種技術具有出色的抗干擾性能。超聲波能夠穿透液體并在液體表面反射，然后返回液位計，這樣可以準確測量液位，無論液體類型如何。超聲波技術不受溫度的影響，因此即使在極端溫度條件下，也能提供穩定和準確的液位測量數據。同時，外貼式液位計的設計考慮到了噪聲和振動的存在，因此能夠過濾掉這些干擾因素，確保測量的可靠性。
3.2 化學品儲罐的液位測量
首先，化學品罐區通常存儲著多種不同種類的液體，其中包括有毒、有害、易燃和易爆的化學品。這些化學品特性各不相同，因此液位測量需要一種靈活且不會對液體造成干擾或污染的方法。外貼式液位計通過其非侵入性的安裝方式，能夠在不直接接觸液體的情況下準確測量液位，不會對儲罐內的液體產生影響。其次，化學品罐區的操作環境可能會受到多種因素的影響，包括溫度、壓力和化學品性質的多樣性。外貼式液位計采用超聲波技術，這種技術具有出色的抗干擾性，能夠在各種惡劣環境條件下穩定工作。不論是極端高溫還是低溫，高壓還是低壓，它都能夠提供可靠的液位測量結果。這種穩定性對于化學品罐區的安全性和穩定性至關重要，確保了液體儲存和處理的可控性。
3.3 液化氣體儲罐的液位測量首先，液化氣體是一種高度易燃易爆的物質，因此在液化氣體罐區中，液位測量的精確性和可靠性至關重要。外貼式液位計采用了非侵入性的安裝方式，不需要直接接觸液化氣體，因為直接接觸可能導致靜電放電或其他潛在的火源，從而引發爆炸和火災。通過超聲波技術，外貼式液位計可以安全地測量液位，同時避免了潛在的安全風險，確保了罐區的安全運營。其次，液化氣體罐區通常會面臨溫度波動較大的情況，這可能導致液態氣體的體積發生變化。在這種情況下，液位的準確測量對于安全管理至關重要。外貼式液位計采用超聲波技術，這種技術對溫度的變化不敏感，因此可以在各種溫度條件下提供穩定的液位測量數據。這保證了液化氣體的存儲和運輸過程中，液位得到精確監測，從而降低了過度充裝或不足充裝的風險，確保了罐區的安全性。最后，外貼式液位計通常配備了自校準功能，這意味著它能夠根據實際工況自動調整測量參數，以確保測量的精確性。在液化氣體罐區中，液位可能會因儲罐的使用情況、液體性質或溫度變化而不斷變化。自校準功能使液位計能夠隨時對這些變化做出反應，保持準確的液位測量，從而確保罐區中液化氣體的存儲和運輸?shù)玫接行У谋O(jiān)控和控制，提高液化氣體罐區的操作效率和安全性。
4、結語
綜上所述，外貼式液位計作為一種先進、可靠的液位測量技術，將繼續在工業領域中發揮重要作用。通過不斷的研究和應用，可以進一步完善和優化這一技術，以滿足不同工藝和應用需求，為工業生產的可持續發展提供有力支持。
作者：靳智淏(山西潞安煤基清潔能源有限責任公司)
