IEC 61285-2015 Industrial-process control – Safety of analyser houses

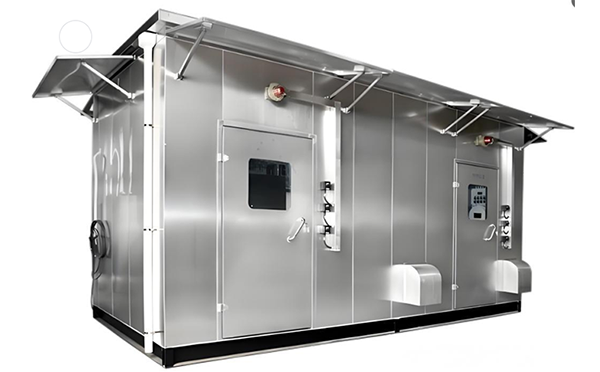

分析小屋相關國內標準
1、工業過程控制分析小屋的安全GB29812-2013
5.5.4.2 危險標識任何具有火災、爆炸或有害健康的地方應有明確的標識。
5.5.4.3 窒息劑(例如氮、二氧化碳)
5.5.4.3.1 所有與分析小屋連接的窒息劑管路，在分析小屋外的管路上應安裝節流閥或限流裝置，限制流速以便符合通風系統的要求。
5.5.4.3.2 當分析小屋內存在潛在的低氧危險(例如，用氮氣做儀表空氣的備份)時，分析小屋內應安裝空氣低氧檢測器，并可在現場和遠程人工值守場所發出故障安全報警。
6 分析小屋的防爆
6.2一般要求
6.2.1 安裝在分析小屋內的電氣設備應滿足分析小屋內部區域分類對應的防爆要求。
6.2.2 出現危險情況，無防爆保護的電氣設備應斷開，最好自動的或在長期有人值守的場所利用外部手動開關切斷。沒有適當?shù)氖跈?，不允許重新開啟。
6.2.3 應配置外部的隔離開關，以便于在緊急情況下，切斷整個分析器小屋電源。沒有適當?shù)氖跈啵辉试S重新開啟。
6.3.2 存在外部爆炸危險的分析小屋的要求
6.3.2.1 與分析小屋連接的0區和1區分界位置應有空氣隔斷。
6.3.2.2 如果已知安裝有合適的氣體檢測器，允許延遲關閉使用有限的一段時間。如果氣體檢測器檢測出預設值，典型值20%LEL，應立即關閉非防爆設備。但當失去該設備將產生更危險的情況時除外。
2、工業用現場分析小屋成套系統GB/T25844-2010
4.5 聯鎖報警系統聯鎖報警系統應符合用戶設計規格書和SH 3063的要求。
4.5.1聯鎖報警功能當可燃氣體濃度達到爆炸下限值(L.E.L)或當有毒、有害氣體濃度達到長期接觸限值(TLV)時，發出報警信號，啟動換氣風扇。
4.5.2 聯鎖報警系統組成包括可燃氣體檢測器、有毒氣體檢測器、有害氣體檢測器、報警控制箱、可編程控制器報警燈，報警笛等。
4.5.3 聯鎖報警系統設計、安裝聯鎖報警系統設計、安裝應符合HG/T20511和SH3063的要求。
4.6 小屋安全要求
4.6.1 推桿式逃生鎖應保證分析小屋內工作人員在緊急情況下，用手和身體任何部位推(壓)開啟桿即可將門鎖開啟，開啟應非常容易且完全沒有任何誤操作。
4.6.2 A型(基本型)與B型(增強保溫型)小屋系統防爆電器符合4.3的要求。
4.6.3 C型(增強防爆型)小屋系統室內正壓應控制在10Pa～30Pa。
4.6.4 儀表管線系統密封性應符合4.4.6要求。
4.6.5聯鎖報警應符合4.5要求。
3、石油化工在線分析儀系統設計規范SH/T3174-2013
7. 3 電氣
7.3.1 分析小屋內正常照度應高于300lx，事故照度應高于50lx 。
7.3.2 正常照明宜采用雙管熒光燈，事故照明宜采用單管熒光燈。開關設在門旁或方便的位置。
7.3.3 信號接線箱和總電源接線箱應安裝在分析小屋外墻上：電源分配箱宜安裝在分析小屋內。
7.3.4 分析小屋內外電氣配線宜采用鋁合金或不銹鋼槽板敷設，220VAC電源電纜與24VDC電纜應分開敷設、本安電纜和非本安電纜應分開敷設。
7.4 采暖通風和空調系統
7.4.1 分析小屋應設采暖通風和空調系統。分析小屋內溫度應為10℃~30℃，相對溫度應為30%～70%。
7.4.2 當分析小屋內可能積聚可燃或有毒氣體時，應設置新風系統或強制排風。
7.4.3 當分析小屋設置新風系統時，在引風口處應設遮雨篷和防蟲網：風機入口不應靠近載氣、校準氣鋼瓶；引風口處在危險區引風時，風機入口處應設置可燃或有毒氣體檢測報警器。
7.4.4 當分析小屋設置強制排風時，應在小屋高處和低處分別設置排風機。
7.4.5 采暖通風和空調系統的控制和聯鎖應由安裝在分析小屋內的可編程序控制器實現。
7.4. 6 分析小屋應設置1臺～2臺帶百葉窗排風機。
7.4. 7 空調系統主機應安裝在分析小屋外。
7.5 安全措施
7.5.1 當分析小屋內可能積聚可燃或有毒氣體時，應設置可燃或有毒氣體檢測報警器，必要時設置低氧檢測報警器。當可燃氣體濃度達到25%LEL時報警，自動啟動排風機。分析小屋應設置旋轉式閃光報警燈和報警警號。
7.5.2 分析小屋宜設置可編程序控制器(PLC)，用于控制和安全聯鎖，并輸出公共報警接點至控制系統。
7.5.3 分析小屋應設置防雷、防靜電及保護接地。分析小屋本體應就近與電氣接地網連接。
7.6 動力供應
7.6.1 每臺分析儀應有獨立的電源供電回路。配電箱內應該留有20%的備用回路。
7.6.2 在線分析儀供電可由UPS電源配電箱提供220VAC。照明及電伴熱等供電由220VAC配電箱提供。采暖通風和空調系統由380VAC配電箱提供。
7.6.3 在線分析儀用儀表空氣，壓力為0.4MPa(G)~0.7MPa(G)。
7.6.4 當需要蒸汽伴熱、采暖時，采用0.3MPa(G)~1.0MPa(G)的低壓蒸汽。
4、在線分析儀器系統通用規范GB/T 34042-2017
附錄E(資料性附錄)分析小屋的設計要求和制造、組裝要點
E.1 一般原則
E.1.1 分析小屋應獨立設置。分析小屋的位置應靠近關鍵采樣點。
E.1.2 分析小屋宜設置在非爆炸危險場所或2區爆炸危險場所，盡可能避免設置在1區爆炸危險場所。
E.1.3 樣品為可燃性氣體時，分析小屋內部應按1區爆炸危險場所對待，如果分析小屋內部通風良好， 可降低其危險區域等級，按2區爆炸危險場所對待。
注：根據GB50058-2014的規定當通風良好時，應降低爆炸危險區域等級；當通風不良時應提髙爆炸危險區域 等級”，“對于封閉區域、每平方米地板面積每分鐘至少提供0.3m2的空氣或至少1h換氣6次，則可認為是良好通風場所。這種通風速率可有自然通風或機械通風來實現。
E.1.4 當設置在爆炸危險場所時，應采取相應的防爆措施，在線分析儀器和電氣設備的選型、安裝和使用應按GB50058-2014及GB3836系列標準執行。
E.1.5 分析小屋的防爆等級按安裝在其中儀器和電氣設備防爆等級最低的設備確定。
E.1.6 分析小屋的安放位置應避開連續性振動源、持續性強電磁干擾源。
E.1.7 為了保證在線分析儀器的正常運行，應為分析小屋配務完善的環境防護設施和公用工程設施。
E.2 機械結構
E.2.1 金屬結構的分析小屋屬于非標產品，其大小可根據分析儀器的數量、類型、系統復雜程度和操作維護空間確定，并應留有適當余地。受長途運輸條件限制，其外形尺寸一般如下：
a)長度：室外主體2500mm~6500mm。如果長度超過6500mm，可采用組合式結構，分體制作，運輸?shù)浆F(xiàn)場后再組合成一體；
b)寬度：室外主休2500mm，最寬不應超過3000mm；
c)高度：室外主體2500 mm~2700mm，室內凈高2300mm~2500mm。
E.2.2 分析小屋的骨架、底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證分析小屋在荷載、起吊、平移和運輸時不變形。
E.2.3 內外墻面和內外頂面板采用不銹鋼板或鍍鋅鋼板制作，內外墻和內外頂之間填充阻燃型保溫材料(宜選用聚苯乙烯、硅酸鋁、聚氨酯等。不應采用石棉制品)，保溫層厚度一般為70mm~75mm，嚴寒或酷熱地區應加厚至80mm~85mm。
E.2.4 地板應為防滑金屬板，可使用花紋不銹鋼板，必要時可加一層防靜電塑膠板。
E.2.5 小屋的門應是外開型的，門的標準尺寸為：寬度900mm，高度2000mm。小屋長度超過4000mm(小屋面積超過10m2)時應設兩個門：主門和安全門。安全門應設在維修人員俑對儀器操作時，向右轉身90°所面對的墻上；門應安裝“緊急逃生鎖”，以便一旦鎖上，能從里面打開。
E.2.6 門上需要安裝抗碎安全玻璃，在爆炸性危險場所，則應采用防爆安全玻璃?？顾榘踩Ａ斒钳B層玻璃，由2層~3層玻璃(可用5mm厚普通玻璃)用聚酯膠乳粘接在一起制成，當受到強烈沖擊破碎時，其尖利碎片被膠乳粘連不會飛出。用于爆炸性危險場所時，夾層間還應加金屬絲網，這種金屬絲網夾層玻璃才可稱為防爆安全玻璃。防爆場所的觀察窗應采用防爆安全玻璃，不得采用單層鋼化玻璃替代。
E.2.7 屋頂應傾斜避免積水，斜面角度應不小于5°，在最高點應設置排氣口以防止氣體積聚?？紤]到安裝設備和人員上下增加的負荷，屋頂承重能力應＞250kg/m2(2個人的重量)且不發生永久性形變。
E.2.8 分析小屋噴涂顏色宜采用：天花板涂白色亮光漆，內墻板涂白色亞光漆，地板為灰色，門內外側為枯黃色，不銹鋼外墻板宜為本色，鍍鋅鋼板外墻板涂白色或灰色漆。
E.2.9 分析小屋應安放在混凝土基座上，基座至少比周圍地面高0.1m，并向室外適當傾斜，以便液體排放和清洗。
E.3 電氣和照明
E.3.1 總電源接線箱和信號接線箱應安裝在分析小屋外墻上。電源分配箱宜安裝在分析小屋內。
E.3.2 總電源開關應安裝在分析小屋外，以便小屋內出現危險情況時可從外部切斷電源。
E.3.3 分析小屋內外電氣配線宜釆用鋁合金或不銹鋼槽板敷設，不同電壓等級的電纜應分開敷設、本安電纜和非本安電纜應分開敷設。
E.3.4 每臺分析儀器應有獨立的電源供電回路。配電箱內應該留有20%的備用回路。
E.3.5 在線分析儀器供電可由UPS電源配電箱提供220VAC，照明及電伴熱等供電宜采用220VAC配電箱提供。采暖通風和空調系統宜采用380VAC配電箱提供。
E.3.6 正常照明宜采用雙管熒光燈。應配備事故照明，可采用帶逆變器和蓄電池的照明燈具，停電備用時間不少于30min。開關設在分析小屋外主門旁。
E.3.7 分析小屋內正常照度應髙于300lx，事故照度應高于50lx。
E.3.8 室外安裝的電氣設備防護等級不宜低于GB/T4208規定IP65，非電氣設備的防護等級不宜低 于IP55。
E.3.9 分析小屋應設置防雷、防靜電及保護接地，分析小屋本體應就近與電氣接地網連接并符合相應規范。
E.4 采暖、通風和空調系統
E.4.1 分析小屋內應通風良好，溫度保持在10℃~30℃之間，相對濕度低于70%。
E.4.2 通風良好的定義是：分析小屋內的空氣清潔、干燥，含氧量在18%以上，不含有毒氣體，可能存在的可燃氣體或蒸氣會很快稀釋到爆炸下限的25%以下。
E.4.3 分析小屋位于非爆炸危險場所或2區爆炸危險場所時，可通過設置通風機、暖氣、空調器達到E.4.1條的要求。采暖、通風和空調的控制和聯鎖應由安裝在分析小屋內的可編程序控制器實現。
E.4.4 分析小屋位于1區爆炸危險場所時，應設置正壓通風系統，通風量應達到每平方米地板面積每分鐘至少提供0.3m2的空氣或至少1h換氣6次，小屋內正壓應維持在25Pa以上。
E.4.5 正壓通風系統的引風口最好設在非爆炸危險區域，當因條件限制不能達到此要求時，可以使用2區的空氣，此時在小屋進氣口處應設置可燃氣體檢測器加以監視，當檢測值接近20%LEL時停止通風。
E.4.6 考慮到寒冷冬季與炎熱夏季正壓通風與室溫控制的矛盾，分析小屋的正壓通風宜采用HVAC系統(Heating Ventilating and Air Conditioning System)，即加熱、通風和空氣調節系統，實際上是具有正壓通風和冷暖空調功能的一套設備。
E.4.7 在嚴寒地區，可在分析小屋內設置與其隔離開的單獨房間樣品處理室，將樣品處理部件和氣瓶安裝在其中，以加強保溫效果。
E.5 安全措施
E.5.1 分析小屋的安全應符合GB/T29812-2013的規定。
E.5.2 當分析小屋內可能積聚可燃或有毒氣體時，應設置可燃或有毒氣體檢測報警器，當可燃氣體濃度達到25%LEL、有毒氣體濃度達到100%最高容許濃度時，發出報警信號?？扇細怏w和有毒氣休檢測報警系統的設計應符合GB50493的規定。
E.5.3 當分析小屋內存在潛在的低氧危險時(例如通風不良、用氮氣代替儀表空氣作為吹掃氣體或驅動氣體)，應設置低氧檢測報警器，氧氣含量降低到18%時，發出報警信號。
E.5.4 應在分析小屋內設置緊急報警按鈕，以防維護人員遇到不測事故時向控制室或監護人員報警。
E.5.5 應在分析小屋內設置火災報警器(煙霧傳感器和溫度傳感器)，報警信號接入全廠火災報警系統，同時接入小屋就地報警系統，符合GB 50160的規定。
E.5.6 應在分析小屋外部主門旁設置聲光報警器件-警笛和警燈(旋轉閃光型)。
E.5.7 在分析小屋適當位置設置防爆報警控制箱內裝小型可編程序報警器(PLC)，面板上設有各種指示燈、報警燈和按鈕。其作用是對安全檢測報警系統進行控制，實現就地報警(小屋室內和室外)、控制室報警和聯鎖功能(如啟動風機)。
E.5.8 輸送可燃、有毒介質的管道、快速回路、旁通回路、樣品處理器箱應安裝在分析小屋外，盛裝可燃、有毒介質的氣瓶應放置在分析小屋外。
E.5.9 進入分析小屋的氣體和液體管線均應在小屋外的入口附近加裝截止閥，以便小屋內出現危險情況時可從外部加以關斷。
E.5.10 應在輸送危險介質進入分析小屋的管線入口處加裝限流閥或限流孔板，限制進入小屋的流量最高不超過正常需要量的3倍。
E.5.11 應在排放或回收危險介質的管線上，加裝止逆閥(單向閥)，以防危險介質回流。
E.5.12 分析有毒介質的在線分析儀器應設置吹掃系統并設有明顯標志。
E.5.13 小屋內含有毒氣、酸堿性物質時，應配備容易使用的洗眼器和洗手池。
E.6 分析儀器系統的安裝
E.6.1 分析儀器宜布，置在分析小屋內的長邊兩側。兩臺相鄰分析儀器之間應有不小于400mm的維修通道。分析小屋典型布置圖見圖E.1~圖E.4。
E.6.2 在線分析儀器的安裝方式有壁掛式、落地式、架裝或保護箱安裝等，壁掛式安裝支撐材料宜采用鍍鋅碳鋼或不銹鋼橫、豎滑架，可靈活、可靠地滿足分析儀器的安裝要求。
E.6.3 安裝位置及其附近應無振動源、過熱源和電磁干擾源，否則要采取防震、隔熱和抗電磁干擾措施。
E.6.4 氣路管線的配管和管路敷設應按布局合理、橫平豎直、整齊美觀、配件統一、操作和維修方便的要求組配安裝。
E.6.5 分析后樣品經集氣管(管徑一般為1in)緩沖后放空。
E.6.6 快速回路和旁通樣品匯總后排火炬，當與火炬距離較遠，難以送火炬排放時，可加裝一個緩沖罐，通入氮氣或空氣將其稀釋到10%LEL以下就地排空，排放高度應高出地面4m以上。
E.6.7 儀表空氣外部供氣管線一般采用1/2in鍍鋅鋼管，進入小屋前應通過截止閥和過濾減壓裝置，過濾器和減壓閥應配備兩套，并聯安裝，一用一備，以利維修和清洗。
E.6.8 如果用氣儀表較多，儀表空氣進入小屋后應通過供氣總管分配至用氣設備，總管應有足夠容積 (管徑一般為1in)，防止壓力波動影響分析儀器正常運行。如果小屋用氣設備較多，應加設儲氣罐，儲氣罐一般應裝在小屋外。
E.6.9 供氣總管應架空水平敷設，并保持一定傾斜度(斜向總管末端)，以利排污?？偣苣┒顺隹谔帒秒涟宸庾?，而不能焊死。
E.6.10 在總管取氣時，取源部件應位于水平總管頂部，經過倒U型彎引下來，每條支管均應裝截止閥， 以保證某臺用氣設備故障或正常吹掃維修時的隔離。
E.6.11 小屋內部加熱用的低壓蒸氣或熱水管線，可選用3/4in鍍鋅鋼管。進入小屋前應裝截止閥和減壓/穩壓閥，與外部供氣管線的連接采用法蘭連接方式，進入分析小屋后加熱管線的連接應采用焊接而不能用法蘭或螺紋連接。
E.6.12 電源線采用阻燃型銅芯絕緣電線，線芯截面積為：分析儀器供電≥2.5mm2公用設備供電≥3.5mm2。
E.6.13 信號線優先采用銅芯多股絞合聚乙烯絕緣、聚氯乙烯護套、阻燃型多芯軟電纜，其屏蔽方式為銅帶繞包對屏，銅線編織總屏。線芯截面積一般為4~20mA信號線≥0.75mm2，接點信號線≥1.0mm2。
E.6.14 電源線和信號線應分別進線，分開敷設。本安和非本安信號線也應分別進線，分開敷設。在分析小屋內，電源線應穿保護管敷設。信號線可穿管敷設，也可采用橋架和匯線槽方式敷設。
E.6.15 如果儀器安裝在氣候潮濕多雷雨的地萬，應在儀器供電線路中加裝過壓保護器(浪涌保護器)。
5、分析儀器的安全要求GB/T34065-2017
5.2 標識
5.2.1 氣路或液路接口在儀器的氣路和液路接口附近應清楚標識以下內容：
a)所用氣體和液體的名稱或化學式；
b)允許的壓力、溫度等的極限范圍。
5.2.2 安全標志
5.2.2.1 安全標志應符合GB4793.1-2007的要求。
5.2.2.2 儀器接觸含有生物危害的樣品或試劑，應按表1 符號標識。
5.2.2.3 保護性的覆蓋物應加以標注，警告操作者不要打開或移動。
綜上所述，現場分析小屋在化工廠生產裝置安裝時除滿足安全環保要求外還要防爆的要求，供電(GPS用于小屋照明、空調、電伴熱等的用電。UPS用于分析儀表的供電)、小屋接地、采暖通風、工藝介質(進出)、儀表風、氮氣、標氣瓶、載氣瓶等具體的細節措施。
