有人認為不用對智能壓力變送器施加標準壓力，用手操通信器或HART MODEM（俗稱HART貓）就可以設定零點及量程對變送器進行校準，昌暉儀表制造有限公司告訴您這樣理解是不對的!因?yàn)橛檬植偻ㄐ牌鱽?lái)改變零點及量程，由于這時并沒有施加標準壓力，其實際上是利用原來保存在變送器中的對應關系函數，進行計算來建立對應關系。所以實際上只是設置結構的變化，而不是校準。再者這樣的操作，智能壓力變送器的數字讀數并沒有受到影響和變化，所以數字讀數是不可能與電流值保持一致的。

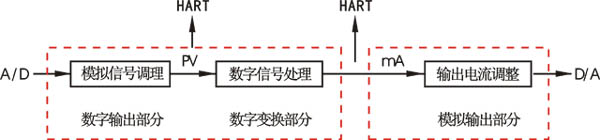

智能壓力變送器工作原理圖
從智能壓力變送器的結構及工作原理可知，智能壓力變送器在輸入信號和4-20mA 輸出信號之間，除了傳感器件和電子電路外，還有微處理器對輸入、輸出的數據進行運算。其有三部分運算電路，每一部分都可以單獨進行測量和調整。
因此改變量程只影響到上圖的第二個方框，而對于HART手操器讀取的數字過程變量PV沒有影響，此讀數和毫安輸出是完全獨立的，并且和零點及量程設置沒有關系。用手操通信器對變送器進行零點及量程調整，是將測量參數和4-20mA輸出建立對應關系，它可在不用標準壓力源的情況下對量程大小和位置進行改變，這一過程實際上是使用以前保存在存儲器中的對應關系函數。
在現場都是需要使用電流輸出的，所以應該對電流輸出部分單獨進行校準，而這一校準和輸入部分是完全獨立的，并且和零點及滿量程設置是沒有關系的。從上述可看出智能壓力變送器的校準步驟和常規變送器的校準步驟相比是有很大區別的。
真正的校準是需要使用標準壓力源提供輸入信號，在校準過程中分別將智能壓力變送器壓力的數字讀數和輸入的標準壓力值，4-20mA電流的數字讀數和輸出電流都建立起正確的對應關系。
