射頻導納料位計原理
射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，射頻導納中“導納”的含義為電學中阻抗的倒數，“射頻”即高頻無線電波，射頻導納技術可以理解為用高頻無線電波測量導納的方法。高頻正弦振蕩器輸出一個穩定的測量信號源，利用電橋原理，以精確測量安裝在待測容器中的傳感器上的導納。
射頻導納料位計種類
依據不同的測量需求，可分為連續量射頻導納液位計和開關量射頻導納物位計；根據探頭形式，可分為桿式和纜式。
射頻導納料位計外形結構

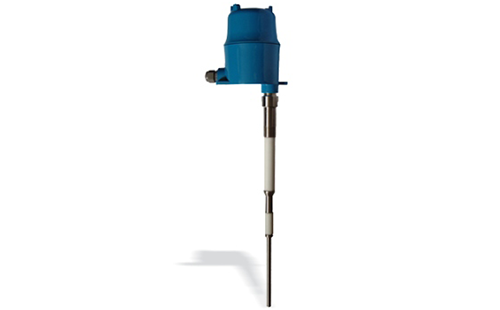

射頻導納液(料)位計外形如圖所示。
射頻導納料位計主要參數
精度：±0.5%FS
溫度影響：0.25%/30℃
探頭長度：250~5000mm(桿式)，最長30m(纜式)
最大負載：24VDC時450Ω
響應時間：<0.5s
防爆、防護等級：隔爆、本安型等；不低于IP65防護等級
兩線制：24VDC電源線和信號輸出線共用一對線
儀表供電電源：15~35VDC
輸出：4-20mA
過程溫度范圍：-40~150℃，部分型式可到230℃，230℃以上的高溫型需求可定制
射頻導納料位計優點和局限性
1、射頻導納料位計優點
◆堅固耐用，安裝方便，免維護。
◆具有抗黏附功能，可測量漿料，粉狀、顆粒狀物料，黏附性和腐蝕性介質。
◆響應快，幾乎無盲區。
◆介質電導率為100μS/cm或更高值時，無須標定。傳感器在工廠中按照訂購長度進行標定。
◆更換電子部件后，無需重新標定。
◆消除因掛料引起的測量誤差。
2、射頻導納料位計局限性
◆液位計直接安裝在設備上，沒有根部閥，不能在線拆卸。
◆針對非導電介質，當其介電常數發生變化時需要重新進行標定。
◆相比于雷達、導波雷達、 超聲波等其他原理，射頻導納液(料)位計的精度偏低。
射頻導納料位計應用場合
1、連續物位檢測
黏附性液體或者漿料的限位檢測；常規液位檢測(水/水基介質/油等)。
2、界面檢測(連續量/開關量)
油水界面檢測。
3、限位開關檢測
黏附性液體或者漿料的限位檢測；導電液體的泡沫檢測；常規限位檢測(各種固體/液體)；兩點泵控制。
