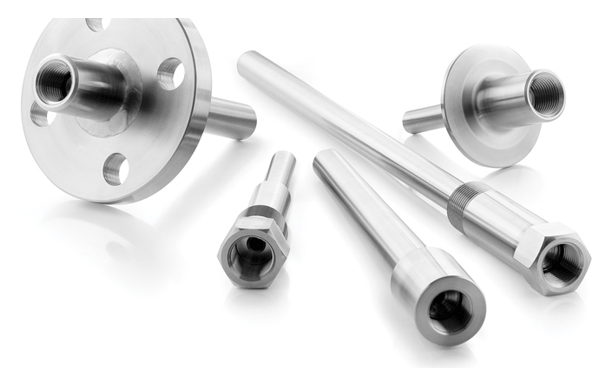

流程工業中常采用帶有保護套管的熱電偶、熱電阻和雙金屬溫度計等測量介質溫度。測溫點的工況決定溫度傳感器套管的類型、材質和連接形式。套管有直形、錐形和階梯形。一般中低壓的場合，可選用直形套管；對于被測介質流速較高、要求套管高強度的場合，可選用錐形套管；對于要求阻力小、響應時間短的場合，可選用階梯形套管。溫度計套管連接有法蘭、螺紋和焊接三種形式。溫度計套管材質通常選用316SS不銹鋼或其他材料。

當溫度計套管插入有流動介質的管道或設備時，如果產生共振，則套管會由于劇烈振動而損壞。判斷共振現象發生的依據是溫度計套管自然頻率與介質渦旋脫落頻率的頻率比。溫度計套管插入流體時對流體流動產生阻礙，導致在套管兩側交替產生漩渦，稱為卡門渦街。渦旋脫落在套管上產生兩種力，分別是橫向振動升力和縱向振動阻力。兩者頻率分別為fs和2fs。當fs或者2fs與fnc接近時，共振現象發生，即：在fs=0.5fnc時，縱向共振發生；在fs=fnc時，橫向共振發生?？v向共振發生時的流速為橫向共振發生時流速的50%，縱向共振更容易發生。



昌暉儀表生產高性能溫度計套管。昌暉儀表在本文專業介紹ASME PTC 19.3TW-2016中溫度計套管頻率計算、強度計算及選用。

溫度計套管強度計算
1、適用溫度計套管類型
ASME PTC 19.3TW-2016中給出的溫度計套管強度計算方法，適用范圍主要包括套管類型、套管外形尺寸和套管加工精度要求。

(1)溫度計套管類型

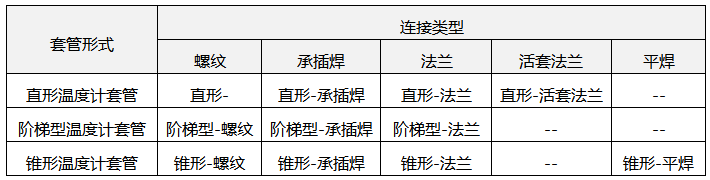

由套管的連接類型和套管形式確定套管類型。套管類型見表1。

表1  溫度計套管類型



①錐形溫度計套管截面如圖1所示。



②階梯形溫度計套管截面如圖2所示。



(2)套管外形尺寸

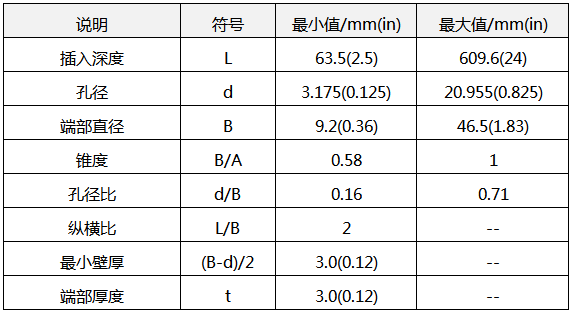

①直形套管和錐形套管的尺寸見表2。

表2  直形套管和錐形套管的尺寸



注：插入深度大于最大值時本計算方法仍然有效，僅適用于整體棒料鉆孔的套管。

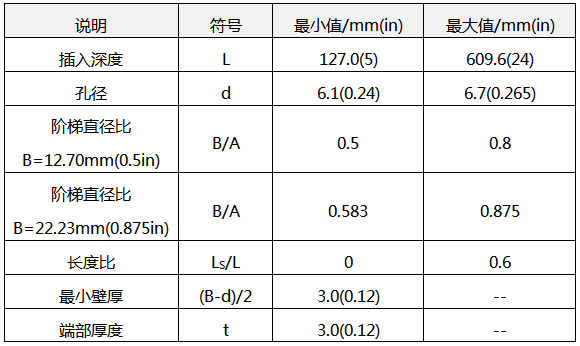

②階梯形套管的尺寸見表3。

表3  階梯形套管的尺寸



注：端部直徑B僅為12.70mm(0.5in)和2.23mm(0.875in)兩個數值。

(3)溫度計套管加工精度要求
溫度計套管加工誤差見表4。

表4  溫度計套管加工誤差



如果加工精度不能滿足表4要求，應進行誤差修正。

2、溫度計套管強度判據準則
(1)低流速狀態判斷
如果溫度計套管處于低流速狀態，發生損壞的風險較小。滿足下述低流速判斷條件時可不進行自然頻率、相應頻率比、穩態應力和動態應力的計算，但要進行最大操作壓力及外部壓力限值計算。
①工藝介質最大流速小于0.64m/s。
②溫度計套管外形尺寸：A-d≥9.55mm、L≤610mm、A≥B≥12.7mm。
③溫度計套管材料：最大允許工作壓力S≥69MPa，且動態應力限值Sf≥21MPa(316SS)。
④溫度計套管材料不受應力腐蝕或脆變影響。

(2)頻率限制條件
計算溫度計套管自然頻率fnc和渦旋脫落頻率fs。頻率限制的合格判據：fs＜0.4fnc，fs＜0.8fnc或0.6fnc＜fs＜0.8fnc

3、溫度計套管自然頻率計算
①計算平均套管外徑
a、直形套管：Da=A
b、錐形套管：Da=(A+B)/2
c、階梯形套管：Da=A

②計算溫度計套管初始自然頻率fa

式中I為轉動慣量，; m為溫度計套管單位長度的質量，。
使用溫度下溫度計套管的彈性模量E可查相關物性參數表。

③計算修正系數Hf
a、直形和錐形套管

b、階梯形套管

式中，



ci參數見表5。

表5  ci參數



注：本表僅適用于B=22.2mm和B=12.7mm兩種尺寸。

④計算流體附加質量修正系數Haf

式中，ρ為介質密度，kg/m³。
蒸汽或低密度氣體介質時，Haf=1.0；水介質時Haf=0.94；密度較大介質時，Haf會減小。

⑤計算測溫元件質量修正系數Has

式中，ρs為測溫元件的密度。熱電阻或熱電偶ρs=2700kg/m³。
6.35mm(0.25in)直徑測溫元件，可設定Has=0.96；9.53mm(0.375in)直徑測溫元件，可設定Has=0.93。

⑥計算理想支撐套管的自然頻率fn
fn=Hf×Haf×Has×fa

⑦計算安裝后套管的自然頻率fnc
fnc=Hc×fn，式中Hc為溫度計的安裝彈性系數。
a、當套管與管道連接方式為法蘭或焊接時：

一般設定b為0。
b、當溫度計套管與管道連接方式為螺紋連接時：
Hc=1-0.9(A/L)
綜上所述，安裝后溫度計套管自然頻率fnc隨流體介質ρ增大而減小，與使用溫度下套管的材料彈性模量E成正比。介質密度從低到高，使用溫度從常溫到大于600℃，安裝后的套管自然頻率fnc在200Hz左右。

4、溫度計套管渦旋脫落頻率fs計算
溫度計套管渦旋脫落頻率與介質流速有關，即

式中，Ns為斯特羅哈數；V為流速，m/s；B為套管頭部直徑，m(in)。
Ns的計算用工況流速，不是共振時流速。Ns與介質雷諾數Re有關，約為0.22。
①22≤Re≤1300時

②1300≤Re≤5×10⁵時

③5×10⁵≤Re≤5×10⁷時
Ns=0.22
雷諾數Re：
在簡單估算或介質黏度難以確定時，Ns=0.22。

5、溫度計套管應力計算
(1)在設計流速條件下的穩態應力計算
①計算套管上應力
a、徑向壓力應力Sr：Sr=P
b、圓周壓力應力St：

c、軸向壓力應力Sa：

式中，P為操作壓力，Pa；d為套管孔徑，m；A為套管根部外徑，m。
②在套管支撐面下游側穩態應力計算

式中，SD為穩態應力，Pa；CD為穩態壓力阻力系數(CD=1.4)；Gβ為計算參數Gsp或GRD。

(2)在設計流速條件下的動態應力計算
①在非縱向共振條件下橫向共振放大系數計算

式中，F(xiàn)M為橫向共振放大系數；r為渦旋脫落頻率與自然頻率比(橫向共振)，r=fs/fnc(fs為渦旋脫落頻率，Hz；fnc為安裝后套管自然頻率，Hz)。
②在非縱向共振條件下縱向共振放大系數計算

式中，F(xiàn)'M為縱向共振放大系數；r'為渦旋脫落頻率與自然頻率比(縱向共振)，
③計算橫向振動應力SL：

CL=1.0
④計算縱向振動應力Sd：

Cd=0.1
⑤計算最大應力Smax：Smax=SD+Sa

(3)在縱向共振條件下的動態應力計算
①在縱向共振條件下的流速(VIR)計算
a、22≤Re≤1300時

b、1300≤Re≤5×10⁵時

c、5×10⁵≤Re≤5×10⁷時

其中，計算VIR時的多項式函數
a(R)=0.0285R²-0.0496R
R=lg(Re/Re0)
Re0=1300
在工程實際計算中，Ns=0.22，計算縱向共振流速：

②在溫度計套管支撐面下游側應力計算
a、穩態應力SD計算

CD=1.4
b、橫向振動應力SL忽略不計。
c、縱向振動應力Sd計算

V=VIR
F'M=1000
③應力集中系數Kt的確定
a、一般Kt取2.2。
b、螺紋連接時Kt取2.3。
c、已知b和A：


 式中，A為套管根部直徑；b為套管根部圓角半徑。
④動態應力FT、FE、Sf的確定。
a、FE為環境因數，F(xiàn)E≤1。
b、FT為溫度校正因數，F(xiàn)T=E(T)/Eref。E(T)為操作溫度下的彈性模量，Eref為彈性模量參考值。A級材料，Eref=202GPa，低鉻合金，Eref=213GPa；B級材料，Eref=195GPa，鎳銅合金，Eref=179GPa。

(4)Gβ參數計算(Gβ參數是指GSP和GRD兩個參數。)
①對于錐形、直形無遮蔽長度的套管：

②對于錐形、直形有遮蔽長度的套管：

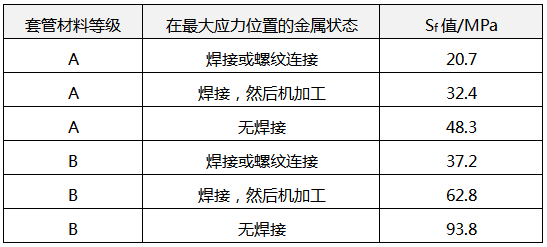

溫度計套管在生命周期里可能達到1×10¹¹次振動，屬于高循環限制條件下的振動，其Sf值可依據表6選取。

表6   Sf參數
