1、消防應急照明和疏散指示系統型式及系統類型選擇
按照GB 51309-2018的規定，消防應急照明和疏散指示系統分為集中控制型系統和非集中控制型系統：①集中控制型系統，是指系統設置應急照明控制器，由應急照明控制器集中控制并顯示應急照明集中電源或應急照明配電箱及其配接的消防應急燈具工作狀態等的消防應急照明和疏散指示系統。②非集中控制型系統，是指系統未設置應急照明控制器，由應急照明集中電源或應急照明配電箱分別控制其配接消防應急燈具工作狀態等的消防應急照明和疏散指示系統。
按照GB 51309-2018第3.1.2條的規定，系統類型的選擇應根據建、構筑物的規模、使用性質及日常管理及維護難易程度等因素確定，并應符合下列規定：①設置消防控制室的場所應選擇集中控制型系統；②設置火災自動報警系統，但未設置消防控制室的場所宜選擇集中控制型系統；③其他場所可選擇非集中控制型系統。
2、非集中控制型系統的手動控制及存在問題
對于集中控制型系統，國家標準GB 51309-2018和國標圖集19D702-7都有明確的規定以及具體做法圖示，而且有符合國家相關標準的成熟產品，目前已經竣工投入運行的工程案例也很多，這個集中控制型系統大家都非常熟悉，在此就不再贅述。下面著重分析沒有設置火災自動報警系統的非集中控制型系統在火災確認后的控制。
2.1 火災狀態下的系統控制
按照GB 51309-2018的規定，非集中控制型系統在火災確認后應能手動控制系統的應急啟動；設置區域火災報警系統的場所尚應能自動控制系統的應急啟動。
①未設置區域火災報警系統的場所，系統手動應急啟動的設計應符合下列規定：
a. 燈具采用集中電源供電時，應能手動操作集中電源，控制集中電源轉入蓄電池電源輸出，同時控制其配接的所有非持續型照明燈的光源應急點亮、持續型燈具的光源由節電點亮模式轉入應急點亮模式；
b. 燈具采用自帶蓄電池供電時，應能手動操作切斷應急照明配電箱的主電源輸出，同時控制其配接的所有非持續型照明燈的光源應急點亮、持續型燈具的光源由節電點亮模式轉入應急點亮模式。
②在設置區域火災報警系統的場所，系統的自動應急啟動設計應符合下列規定：
a. 燈具采用集中電源供電時，集中電源接收到火災報警控制器的火災報警輸出信號后，應自動轉入蓄電池電源輸出，并控制其配接的所有非持續型照明燈的光源應急點亮、持續型燈具的光源由節電點亮模式轉入應急點亮模式；
b.燈具采用自帶蓄電池供電時，應急照明配電箱接收到火災報警控制器的火災報警輸出信號后，應自動切斷主電源輸出，并控制其配接的所有非持續型照明燈的光源應急點亮、持續型燈具的光源應由節電點亮模式轉入應急點亮模式。下面探討未設置區域火災報警系統的非集中控制型系統。
2.2 存在的問題
很多工程是因?yàn)闆](méi)有設置火災自動報警系統，才選擇非集中控制型系統。上述未設置區域火災報警系統的非集中控制型系統，在火災確認后如何手動控制系統的應急啟動？在哪里手動控制？由誰來手動控制？什么時候能夠手動控制？這些問題在GB 51309-2018和《應急照明設計與安裝》19D702-7里面都沒有具體的做法，這可能是編制組的一個遺漏。
①在哪里手動控制？GB 51309-2018沒有明確規定要在哪里手動控制，查閱了多家廠家的集中電源產品，不少產品沒有手動應急按鈕，有些產品在箱子里面有一個“強啟開關”，按下這個開關就可以手動應急啟動應急照明系統（見圖2）。按照GB 51309-2018第3.3.7條、第3.3.8條的規定，集中電源、應急照明配電箱宜設置在低壓配電室、配電間、電氣豎井內。而手動控制按鈕“強啟開關”是在集中電源箱內，那么火災發生的前期階段，就需要有人拿著鑰匙打開上述場所把各個集中電源箱內的“強啟開關”按下，這種做法存在著危險，因?yàn)橛锌赡軟](méi)辦法及時發現火情，等看到濃煙滾滾發現火災后再跑上去開門按下按鈕，此時存在生命危險。當然也可以采用斷電的方法來實現應急啟動，但是因?yàn)榕潆娤湟彩茄b在配電間、電氣豎井等，采用斷電的方案同樣存在著前面所述的問題。
②由誰手動控制？對于集中控制型系統，其應急照明控制器安裝在消控室，消控室的值班人員是經過培訓并具備崗位操作技能的人員，這些值班人員對消防應急照明及疏散指示系統的操作、運行維護等是熟悉的；但是對于非集中控制型系統，由于沒有應急照明控制器，分布集中電源是安裝在各個地方的，如果采用斷開220V電源或者采用按下集中電源箱上的手動應急按鈕來啟動應急照明系統，那么這些操作也需要具備一定專業知識，至少是經過培訓的人員才懂得操作，普通人員可能不會操作。所以這就存在的一個問題，確認火災后由誰來手動控制系統的應急啟動，這些人員平時要在哪里待命？
③什么時候能夠手動控制？標準GB 51309-2018第3.7.3條規定火災確認后應能手動控制非集中控制型系統的應急啟動，但問題是由于沒有設置火災自動報警系統，火災確認只能靠人工來確認，火災初期往往不易被發現，等到被發現的時候可能已經出現明火和濃煙，這個時候再來手動啟動應急照明系統是否為時過晚？即使是白天上班時間及時發現火情，然后報告給相關人員來手動啟動應急照明系統，等相關人員跑到各個地方去開門操作這個過程需要一定時間，因此很難實現火災確認后立即手動啟動應急照明系統。消防應急照明和疏散指示系統是在火災發生時為人員疏散、滅火救援、發生火災時仍需工作的場所必要的照度條件、提供正確的指示導引信息，從而有效保障人員的快速、安全疏散及滅火救援；其中一個重要功能是在火災初期階段為建筑物內人員提供必要的照度和正確迅速的疏散指引，快速、安全引導人員疏散到地面安全的地方，降低人員傷亡，減少火災損失。這里強調的是火災初期階段，因此就存在著這樣問題，非集中控制型系統在火災確認后，什么時候能夠立即手動控制系統的應急啟動？
3、非集中控制型系統的手動控制應急啟動系統的方案
3.1 采用小型應急照明控制器的方案
國家標準GB 51309-2019第3.1.2條規定未設置火災自動報警系統的場所可選擇非集中控制型系統，但沒有規定必須選擇非控制型系統。我們可以采用小型應急照明控制器來實現遠程手動應急啟動消防應急照明和疏散指示系統，類似于集中控制型系統；但是因?yàn)闆](méi)有火災自動報警系統，所以沒有火災報警輸出信號作為系統自動應急啟動的觸發信號，另外，因?yàn)闆](méi)有消控室，所以這個小型應急照明控制器宜設置在值班室，一旦確認火災后，由經過培訓的值班人員手動控制啟動消防應急照明和疏散指示系統。這個方案的優點是手動控制簡單易操作，穩定可靠，小型應急照明控制器功能強大；特別是手動控制啟動系統后能夠?qū)崟r(shí)監測和顯示集中電源的工作狀態以及消防應急燈的工作狀態等；這能確保消防應急照明和疏散指示系統火災時可靠工作。下面介紹的采用應急啟動按鈕方案或者采用斷電啟動的方案都沒辦法實現實時監測和顯示，至于應急照明控制器的強大功能在此就不贅述了。下圖1是采用小型應急照明控制器方案示意圖。
這里說明一下為什么強調小型應急照明控制器，主要是考慮沒有設置火災自動報警系統的建筑，一般工程規模小，集中電源、消防應急照明燈、疏散指示燈等不會很多，選用一臺小型應急照明控制器就足夠，這樣對造價的影響也很小。

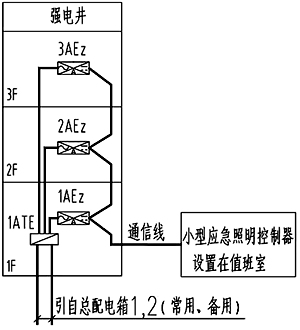

圖1 采用小型應急照明控制器示意圖
對于那種有些樓棟設置火災自動報警系統，有些樓棟不需要設置火災自動報警系統的小區，建議沒有設置火災自動報警系統的那幾棟樓也采用此方案。
3.2 采用應急啟動按鈕的方案
目前市場上有一些廠家生產的集中電源箱內有一個“強啟開關”，如下圖2圓圈處的地方就是手動按鈕，按下這個開關就可以啟動消防應急照明和疏散指示系統；但是一些廠家的集中電源箱目前沒有這個強啟開關，沒辦法實現手動應急啟動系統，因此采用應急啟動按鈕的方案要選用特定廠家的產品。

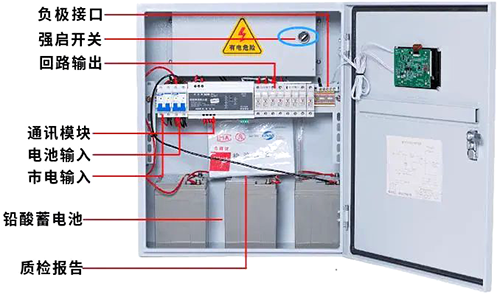

圖2 集中電源箱強啟開關按鈕
3.3 采用斷電應急啟動的方案
消防應急照明系統的220V主電源斷電后，集中電源或應急照明配電箱會連鎖控制其配接的照明燈轉入應急點亮，因此可以采用手動斷開220V主電源來實現火災確認后手動控制系統的應急啟動。GB 51309-2018第3.3.8條規定非集中控制型系統中，集中設置的集中電源應由正常照明線路供電，分散設置的集中電源應由所在防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳的正常照明配電箱供電。采用非集中控制型系統的工程一般都是小工程，每棟樓的集中電源不會很多，因此可以采用接觸器斷開各個樓層配電箱供給集中電源的220V回路，如果集中電源箱的220V電源是從本棟樓的照明總配電箱供電，那么就在總配電箱采用接觸器斷開相應的回路就可以，下圖3為一層設置1AL照明配電箱專門供給集中電源，圖4為手動控制箱及原理圖，通過圖4手動控制箱上的按鈕可以斷開220V電源，從而實現手動控制消防應急照明和疏散指示系統的應急啟動。當然如果在1AL電源進線開關后面設置一個接觸器，然后斷開這個接觸器也同樣可以實現手動控制系統的應急啟動。圖3僅僅是一個接觸器斷開電源的示意圖，如果集中電源是由所在防火分區樓層正常照明配電箱供電，那么接觸器就設置在樓層正常照明配電箱供給集中電源的那個回路。這個控制箱應設在本棟樓的值班室或者附近的值班室，如果本棟樓沒有值班室，控制箱宜設置在一層的電氣間等易于操作的場所。

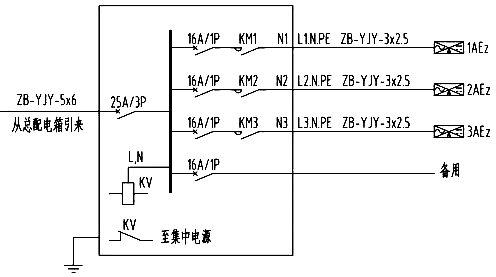

圖3 1AL正常照明配電箱系統圖

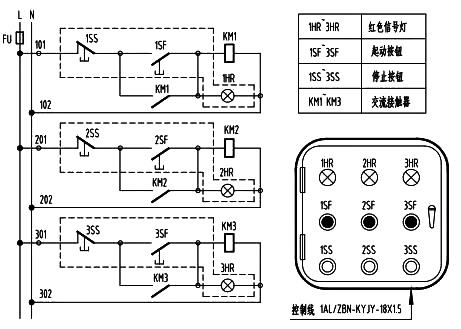

圖4 手動控制箱及原理圖
需要說明的是《民用建筑電氣設計標準》GB 51348-2019第13.4.6條規定不得利用切斷消防電源的方式直接強啟疏散照明燈，其條文解釋是指需要斷電才能點亮的雙頭燈，非集中控制型的集中電源220V供電電源接的是非消防電源，而且火災確認后，集中電源轉入蓄電池供電的時候其220V是斷開的，筆者認為非集中控制型系統的集中電源采用斷電應急啟動消防應急照明和疏散指示系統的方案應不屬于此條規定的范疇。
另外，也許有人認為當火災把配電箱燒到斷電的時候，消防應急照明和疏散指示系統就會點亮，因此不需要設置控制箱或者不需要手動控制，筆者認為這個應該不是非集中控制型消防應急照明和疏散指示系統設置的本意；試想如果真到這個時候，那火災造成生命和財產的損害有多大？
以上三種方案各有優缺點，筆者推薦第一種方案，也就是采用小型應急照明控制器的方案，這種方案類似于集中控制型系統，更能滿足未設置火災自動報警系統的建筑其消防應急照明和疏散指示系統的控制要求。
