一、選擇題(每題1分，共計30分)
1、導線不應有中間接頭，如必須有中間接頭，應連接牢固，不承受機械力，并保證(B)絕緣水平。
(A)現有的；(B)原有的；(C)可靠的；(D)以上答案都不對。
2、汽輪機運行時，其轉速最大一般不允許超過額定轉速的(D)。
(A)30%；(B)25%；(C)20%；(D)10%。
3、壓力開關的被測介質溫度一般不超過(B)℃。
(A)50；(B)100；(C)150；(D)200。
4、在正常運行時，鍋爐汽包云母水位計指示的水位比汽包內實際汽水分界面(B)。
(A)高；(B)低；(C)相同；(D)不確定。
5、測量氣體壓力時，取壓口高度高于測量點時，對讀取的測量結果(B)。
(A)應加正修正；(B)不需修正；(C)應加負修正；(D)無法決定。
6、熱電阻測溫元件一般應插入管道(B)。
(A)5-10mm；(B)越過中心線5-10mm；(C)100mm；(D)任意長度。
7、熱電偶測溫時，輸出信號應采用(D)連接。
(A)普通電纜；(B)屏蔽電纜；(C)通信電纜；(D)補償導線。
8、端子排接線時，每一個端子最多只允許接入(B)根導線。
(A)一；(B)兩；(C)三；(D)四。
9、新裝爐膛安全監控保護裝置的爐膛壓力測量取樣孔間的水平距離應大于(B)m。
(A)1；(B)2；(C)0.5；(D)5。

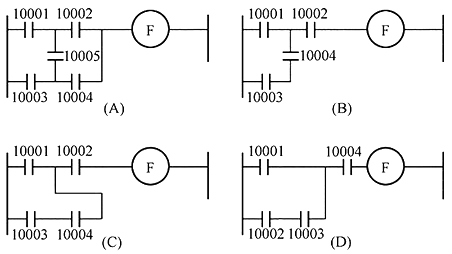

10、下列PLC梯形圖，正確的畫法是(D)。
11、電纜與熱表面平行敷設時的間距應大于(C)mm。
(A)100；(B)200；(C)300；(D)400。
12、輸煤順序控制系統中，各設備按(B)順序啟動。
(A)順煤流；(B)逆煤流；(C)設備重要程度；(D)無所謂。
13、在汽輪機數字電液控制系統(DEH)中，為保證主要參數的測量可靠性，應主要采用(A)措施。
(A)冗余；(B)自動報警；(C)參數優化；(D)濾波。
14、鍋爐跟隨方式的特點是：(A)
(A)機組功率響應快，主汽壓變化大；(B)機組功率響應慢，主汽壓穩定；(C)機組功率響應快，主汽流量變化大；(D)機組功率響應慢，主汽流量穩定。
15、在熱電偶測溫系統中采用補償電橋后，相當于冷端溫度穩定在(C)。
(A)0℃；(B)補償電橋所處溫度；(C)補償電橋平衡溫度；(D)環境溫度。
16、彈簧管壓力表的零位由(A)方法調整。
(A)重新上指針；(B)示值調整螺釘；(C)調游絲松緊程度；(D)轉動機芯。
17、測量粘度較大流體的壓力時，在取壓點與壓力表之間應加裝(C)。
(A)沉降器；(B)排污閥；(C)隔離器；(D)冷凝器。
18、在測量蒸汽流量時，取壓口應加裝(B)。
(A)集氣器；(B)冷凝器；(C)沉降器；(D)隔離器。
19、對差壓變送器進行過范圍試驗時，要求差壓為量程的(C)。
(A)110%；(B)120%；(C)125%；(D)150%。
20、測量壓力的引壓管的長度一般不應超過(D)。
(A)10mm；(B)20mm；(C)30mm；(D)50mm。
21、當需要在閥門附近取壓時，若取壓點選在閥門前，則與閥門的距離必須大于(C)管道直徑。
(A)0.5倍；(B)1倍；(C)2倍；(D)3倍。

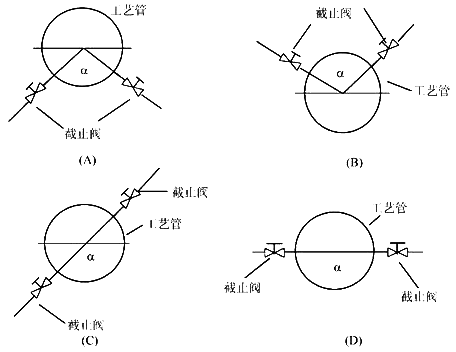

22、設管道中的介質為氣體，則如圖A-9中取壓口位置示意圖正確的是(B)。
23、氣動調節閥門的控制裝置通常由(D)構成。
(A)電信號放大器、電/氣轉換器、氣動定位器；(B)電信號放大器、氣動定位器、閥位變送器；(C)電信號放大器、電/氣轉換器、閥位變送器；(D)電/氣轉換器、氣動定位器、閥位變送器。
24、在正常情況及相同負載下，下列哪種類型的執行機構動作較慢(C)。
(A)液動；(B)氣動；(C)電動；(D)無法判斷。
25、浮子式流量計的安裝方式為(A)。
(A)垂直地面安裝；(B)與地面成45°安裝；(C)與地面成水平安裝；(D)以上方式都可以安裝。
26、給水調節閥門的死行程應小于全行程的(A)。
(A)5%；(B)8%；(C)10%；(D)12%。
27、氣動調節執行機構內部的鎖止閥的作用是(A)。
(A)當氣源失去時維持原來的氣缸位置；(B)當電信號失去時維持原來的信號氣壓力；(C)當電信號失去時維持原來的氣缸位置；(D)當氣源失去時維持原來的信號氣壓力。
28、引起電動伺服機構遠方操作失靈不可能的原因是(D)。
(A)伺服機構的電源未送；(B)就地放置在手動位置；(C)伺服機構內部卡死；(D)伺服機構的驅動連桿脫落。
29、儀表管道應敷設在環境溫度為(D)℃的范圍內，否則應有防凍或隔熱措施。
(A)0-50；(B)-10～40；(C)0-60；(D)5-50。
30、熱工自動調節設備需評定級別或升級時，其投入累計時間占主設備運行時間的(B)以上方可列入統計。
(A)75%；(B)80%；(C)85%；(D)90%。
二、判斷題(每題0.5分，共計20分)
1、引起被調量變化的各種因素都是擾動。(√)
2、火力發電廠的大容量鍋爐可以不裝設安全門保護裝置。(×)
3、順序控制所涉及的信號主要為開關量。(√)
4、可編程控器主要用于調節控制。(×)
5、可以用電氣原理圖把熱工控制的具體方案表示出來。(√)
6、熱工調節對象一般都具有遲延和慣性。(√)
7、對于熱工報警信號，可以采用統一的顯示和音響回路而無須區分其報警信息的重要性。(×)
8、監視爐膛火焰的攝像機就其安裝位置而言都采用外窺式。(×)
9、不同結構、容量、運行方式和熱力系統的單元機組鍋爐設備，其熱工保護的內容是相同的。(×)
10、取壓管的粗細、長短應取合適。一般內徑為6-10mm，長為3-50m。(√)
11、使用節流裝置測量流量時，差壓計的正壓側取壓口在節流件的迎流面。(×)
12、對于盤內配線，導線絕緣電阻應不小于1MΩ。(√)
13、控制盤底座固定應牢固，頂面應水平，傾斜度不得大于0.1%。(√)
14、電纜保護管的管口應根據下料的結果，順其自然。(×)
15、看電氣原理圖，應按自上而下，從左到右的順序。(√)
16、工業電視系統中被監視物體應用強光照射。(×)
17、氧化鋯氧量計要求安裝在煙氣流動性好且操作方便的地方。(√)
18、敷設風壓管路時，因被測壓力極低，所以不可裝設閥門。(√)
19、鍋爐吹灰系統的工作順序是按煙氣的流動方向進行的。(√)
20、星型網絡一般不用作DCS的網絡。(√)
21、在柜子內，信號線、電源線和測量線可合為一把或走同一線槽。(×)
22、在熱工保護信號測量回路中，采用信號串聯法比采用信號并聯法的拒動作率低。(×)
23、溫度計的時間常數是指由于被測量的階躍變化，溫度計輸出上升到最終值的90%時，所需的時間。(×)
24、自動調節系統環節之間有3種基本的連接方式：串聯、并聯和反饋。(√)
25、安裝在汽輪機內部的傳感探頭，其信號引出線必需使用鎧裝的探頭引線。(√)
26、在煙、煤粉管道上安裝取壓部件時，取壓部件的端部應無毛刺，且不應超出管道內壁。(√)
27、測量鍋爐尾部煙氣含氧量的氧化鋯探頭通常安裝在空預器煙氣出口的煙道上。(×)
28、熱電偶傾斜插入管道安裝時，斜插方向應與被測流體流動方向相同。(×)
29、氧化鋯探頭一般應在鍋爐點火前安裝好，隨鍋爐啟動，逐步升溫。(√)
30、熱電阻采用雙線并排繞制法制作是為了在使用時無電感存在。(√)
31、各種熱工參數，通過感受元件或變送器轉換成相應的電量后，都可采用電子自動平衡式儀表來測量。(√)
32、執行機構的調校點應在全行程范圍內均勻選取。(√)
33、儀表盤安裝時，應盡量減小盤正面及正面邊線的不垂直度。(√)
34、通常通入氣動執行機構氣缸的是電-氣轉換器輸出的20～100kPa控制氣壓。(×)
35、DCS中基本控制器的控制回路數量受其內部輸入，輸出點數限制。(√)
36、分散控制系統的主要功能包括4個部分：控制功能、監視功能、管理功能和通信功能。(√)
37、在安全門保護回路中，為保證動作可靠，一般采用兩個壓力開關的常開接點串聯接法。(√)
38、熱工保護裝置應按系統進行分項和整套聯動試驗，且動作應正確、可靠。(√)
39、熱工保護聯鎖信號投入前，應先進行信號狀態檢查，確定對機組無影響時方可投入。(√)
40、DEH控制系統中，由LVDT(差動變壓器)輸出的調門閥位信號可直接被閥門控制起所使用。(×)
三、計算題(每題4分，共計12分)
1、用PR6423渦流傳感器和CON010轉換器與SDM010靜態位移監測放大器配合測量軸向位移，若測量范圍為－150～0～＋150μm，傳感器安裝位置誤差為±1mm，試問電路故障時是否會動作(提示采用PR6423，靈敏度為8mV／μm，安裝間隙為1.5mm)?
解：可能出現的最大位數為
1500-1000-150=350(μm)
1500+1000+150=2650(μm)
8×350=2800(mV)=2.8V
8×2650=21200(mV)=21.2V
答：由于傳感器安裝位置差為±1mm，在正常測量范圍內可能出現輸入信號的范圍為2.8-21.2V。因SDM010輸入電壓超過21V或低于3V即發出電路故障報警，根據計算，在測量范圍內SDM010的輸入信號可能超出限值，所以電路發生故障時，電路將會發出報警。
2、一臺彈簧管壓力真空表，其測量范圍為-0.1～0.16MPa，它的準確度等級為1.5，試求該表的允許絕對誤差。
解：設該表的絕對允許誤差為Δ，Δ=±[0.16-(-0.1)]×1.5%=0.0039(MPa)
答：允許絕對誤差為0.0039MPa。
3、現有一凝結水流量節流裝置，其標稱參數如下：d=44.662mm，ΔPmax=60kPa，α=0.6108,試計算其最大質量流量。
解：由題意得d=44.662mm，ΔPmax=60kPa，α=0.6108，代入截面積S=π×d×d/4得：
S=3.14159×44.662×44.662/4=1566.62787(mm2)
由公式Qmax=α×ε×S×(2×ρ×Δp)×0.5
由于所測介質為凝結水，故式中ε=1，ρ=1000kg/m3
則Qmax＝0.6108×1×0.00156662787×(2×1000×60000)×0.5=9.568963×1.2×0.5=10.48(kg/s)＝37.728t/h
答：此裝置的最大質量流量為37.728t/h。
四、簡答題(每題4分，共計20分)
1、熱電偶安裝時，對安裝位置有哪些要求?
(1)熱電偶安裝位置應盡可能保持與地面垂直，以防止保護管在高溫下變形。
(2)在被測介質有流速的情況下，應使其處于管道中心線上，并與被測流體方向相對。
(3)有彎道的應盡量安裝在管道彎曲處。
(4)必須水平安裝時，應采用裝有耐火粘土或耐熱金屬制成的支架加以支撐。
2、單元機組協調控制系統所接受的外部負荷指令主要包括哪幾種?
答案：外部負荷指令有三種：電網中心調度所負荷分配指令A(yù)DS、運行人員手動設定負荷指令和調頻指令。
3、熱電阻元件在使用中會發生哪些常見故障?
(1)熱電阻線之間短路或接地；
(2)電阻元件電阻絲斷；
(3)保護套管內部積水；
(4)電阻元件與導線連接松動或斷開。
4、汽包電接點水位計電極更換時，應做好哪些安全上和技術上的工作?
(1)首先應開好工作票；
(2)將與汽包水位高、低有關的熱工保護信號強制好；
(3)隔離電觸點水位計測量筒水側和汽側的一、二次閥；
(4)打開排污閥，放掉測量筒內的壓力；
(5)待測量筒完全冷卻后，方可拆卸電極；
(6)新電極更換好后，投用時應緩慢開放二次閥和一次閥，防止應力對電極的損害；
(7)工作結束后，要及時恢復強制信號，終結工作票。
5、對屏蔽導線(或屏蔽電纜)的屏蔽層接地有哪些要求?為什么?
答案：屏蔽層應一端接地，另一端浮空，接地處可設在電子裝置處或檢測元件處，視具體抗干擾效果而定。若兩側均接地，屏蔽層與大地形成回路，共模干擾信號將經導線與屏蔽層間的分布電容進入電子設備，引進干擾；而一端接地，僅與一側保持同電位，而屏蔽層與大地間構成回路，就無干擾信號進入電子設備，從而避免大地共模干擾電壓的侵入。
五、論述題(每題9分，共計18分)
1、為了保證熱工儀表及控制裝置的檢修質量，一般應在檢修工作結束以后做哪些檢查、監督工作(與程控保護相關部分)?
(1)熱工儀表及控制裝置檢修后，熱工車間應嚴格按有關規程和規定進行分級驗收，并對檢修質量作出評定。屬于主設備控制與保護裝置(如脹差傳感器等)的，應由主設備所屬車間會同熱工車間共同驗收。
(2)檢修后的熱工儀表檢測系統，在主設備投入運行前應進行系統聯調，使其系統綜合誤差符合要求。
(3)檢修后的熱工程序控制、信號、保護和聯鎖裝置，應進行系統檢查和試驗，確認正確可靠后，才可投入運行。
(4)熱工儀表及控制裝置檢修、改進、校驗和試驗的各種技術資料以及記錄數據、圖紙應與實際情況相符，并應在檢修工作結束15天后整理完畢并歸檔。
2、氣動活塞式執行機構振蕩的原因是什么?應如何處理?
答案：氣動活塞式執行機構振蕩的主要原因是執行機構輸出力量不夠。另外，執行機構的剛度太小以及執行器周圍有振動設備，也會引起執行機構和調節閥的振蕩。
執行機構輸出力不夠是由于氣缸壓力不足引起的。對于配雙噴嘴擋板、雙功率放大器、定位器的活塞式執行機構，可能是氣源壓力不足或放大器節流孔堵塞引起的。對于配滑閥定位器的活塞式執行機構，則可能是氣源壓力降低引起的。查找氣源壓力降低的原因及疏通節流孔時，應將執行機構與調節閥分離，改為手輪操作。處理完畢后，再恢復原狀。
做完這份儀表試題，你得了幾分？知識在于點滴積累，努力哦！
