Pt100分度表可以簡單實現Pt100溫度值-熱電勢值之間和鉑電阻電阻值值-溫度值之間的互換查詢，Pt100分度表也稱為Pt100鉑電阻分度表，屬于熱電阻分度表之一。Pt100分度表通常以這樣的表格形式出現：
溫度
0℃
-10℃
-15℃
-20℃
-30℃
-40℃
-50℃
-60℃
-70℃
-80℃
-85℃
-90℃
-95℃
-100
-100
60.26
56.19
54.15
52.11
48
43.88
39.72
35.54
31.34
27.1
24.97
22.83
20.68
18.52
0℃
100
96.09
94.12
92.16
88.22
84.27
80.31
76.33
72.33
68.33
66.31
64.3
62.28
60.26
溫度
0℃
10℃
15℃
20℃
30℃
40℃
50℃
60℃
70℃
80℃
85℃
90℃
95℃
100℃
0℃
100
103.9
105.85
107.79
111.67
115.54
119.4
123.24
127.08
130.9
132.8
134.71
136.61
138.51
100℃
138.51
142.29
144.18
146.07
149.83
153.58
157.33
161.05
164.77
168.48
170.33
172.17
174.02
175.86
200℃
175.86
179.53
181.36
183.19
186.84
190.47
194.1
197.71
201.31
204.9
206.7
208.48
210.27
212.05
300℃
212.05
215.61
217.38
219.15
222.68
226.21
229.72
233.21
236.7
240.18
241.91
243.64
245.37
247.09
400℃
247.09
250.53
252.25
253.96
257.38
260.78
264.18
267.56
270.93
274.29
275.97
277.64
279.31
280.98
500℃
280.98
284.3
285.96
287.62
290.92
294.21
297.49
300.75
304.01
307.25
308.87
310.49
312.1
313.71
600℃
313.71
316.92
318.52
320.12
323.3
326.48
329.64
332.79
335.93
339.06
340.62
342.18
343.73
345.28
700℃
345.28
348.38
349.92
351.46
354.53
357.59
360.64
363.67
366.7
369.71
371.21
372.71
374.21
375.7
800℃
375.7
378.68
380.17
381.65
384.6
387.55
390.48
說明
Pt100分度表表格中灰色區域代表溫度值，單位為℃；其余部分代表溫度值對應的電阻值，單位為歐姆。分度表中左側第一列(灰色部分)溫度值是跨度較大的整十或整百值，分度表水平行灰色部分是跨度較小的溫度值，通常以1℃、5℃或10℃為間隔。表格中第一列每個溫度值分別與每一列的溫度值相加均會得到一個新的溫度值，Pt100分度表上行與列的交叉點就是剛計算得到的這個溫度值對應的電阻值。
1、如何通過Pt100分度表查詢鉑電阻某溫度點對應的電阻值？
①零下溫度Pt100鉑電阻溫度-電阻對照查詢
我們以查詢Pt100鉑電阻-15℃時溫度值對應的電阻值為例：Pt100分度表上部是零度以下溫度，溫度值間隔均為負數；下部為零上溫度，溫度值間隔均為正數。首先在第一列上部找到0℃位置，再在列中找到-15℃位置，兩個位置的和=-15+0=-15℃，這兩個位置在表格中交叉點的數據為94.12歐姆，那溫度-15℃對應的電阻值為94.12歐姆，查表完成。
②零上溫度Pt100鉑電阻溫度-電阻對照查詢

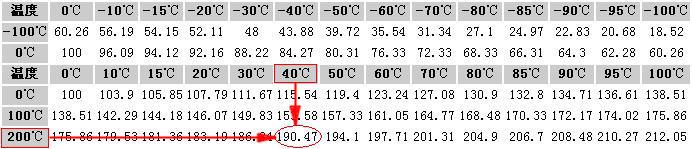

我們以查詢Pt100鉑電阻240℃時溫度值對應的電阻值為例：基本方法與前面一致。首先在第一列上部找到200℃位置，再在列中找到40℃位置，兩個位置的和200+40=240℃，這兩個位置在表格中交叉點的數據為190.47歐姆，那表明溫度240℃對應的電阻值為190.47歐姆，查表完成。
2、如何通過Pt100分度表查詢鉑電阻某電阻值對應的溫度？
①零下溫度Pt100鉑電阻電阻值-溫度值對照查詢
我們通過31.34歐姆電阻值查詢Pt100鉑電阻對應的溫度值為例：首先Pt100分度表上部找到31.34歐姆數據所在位置，第二步將這個位置所對應行和列的溫度值相加，這個位置行與列的和=(-100)+(-70)=-170℃，那表明電阻值31.34歐姆對應的溫度值值為-170，查表完成。
②零上溫度Pt100鉑電阻電阻值-溫度值對照查詢
我們通過297.49歐姆電阻值查詢Pt100鉑電阻對應的溫度值為例：首先Pt100分度表上部找到297.49歐姆數據所在位置，第二步將這個位置所對應行和列的溫度值相加，這個位置行與列的和=500+50=550℃，那表明電阻值297.49歐姆對應的溫度值值為550℃，查表完成。
