1、液位/容積智能顯示儀表
昌暉儀表制造有限公司SWP-H系列物位/倉容智能顯示儀表可對物位測量信號進行數據處理，從而將物位信號轉換成倉容(倉內物料容積)或倉重(倉內物料重量)顯示。
SWP-H系列物位/倉容智能顯示儀表采用查表法實現非均勻斷面儲倉的物位/倉容(或物位/倉重)的信號轉換運算。用戶可根據實際使用的儲倉的幾何形狀及尺寸列出物位高度—倉容(或物位高度—倉重)的數據對照表，在儀表組態時一一對應輸入，即可由儀表完成轉換運算。以一個有錐底的圓柱形儲倉為例 (見圖1)，其有關尺寸如下：H1=3000 mm ，OC=H2=1000mm，OD=H=H1+H2=4000mm，圓筒直徑Φ=2000mm。
|
高度mm |
0 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
容積 |
0.000 |
0.001 |
0.001 |
0.002 |
0.003 |
0.005 |
0.006 |
0.008 |
0.011 |
0.013 |
|
高度mm |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
|
容積 |
0.016 |
0.019 |
0.022 |
0.026 |
0.029 |
0.033 |
0.038 |
0.042 |
0.047 |
0.052 |
儀表組態時首先對有規律的線性區進行設定，其物位-倉容函數關系式為：Y=A*h+B 式中h為物位測量值，A和B為系數，經計算，A=3.14,B=0.052.ABCD輸入后，再對無規律的非線性區進行設定，如每50mm高度計算一個容積值（見表1），然后按一一對應的方式輸入。
2、明渠智能流量積算儀

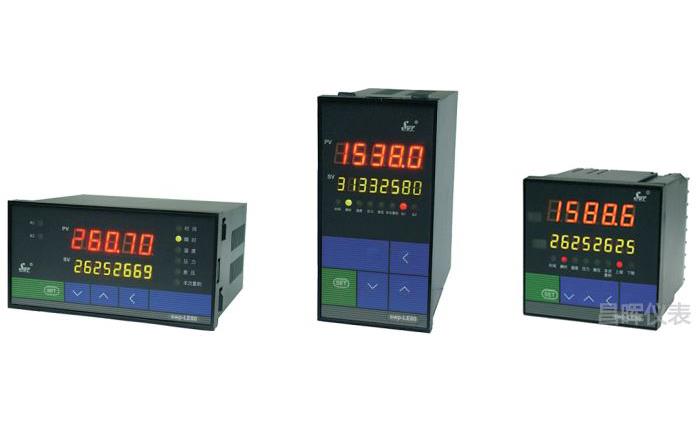

云南昌暉儀表制造有限公司的SWP-LCD-LM明渠智能流量積算儀表可測量通過流槽的水流量，流槽可以是帕斯?fàn)柫鞑?、卡發基流槽等多種形式的流槽，使用時通過測量流槽上游的水位，再通過數學運算得到水的瞬時流量和累積流量。
我們知道，通過流槽的水流量Q的通用計算公式為：Q=Ahn 式中，A為運算系數，h為水位高度，n為與堰缺口形狀有關的指數，可以是5/2、3/2等等。
這個公式可見，常規的運算儀表不可能完成這項運算功能，而明渠智能流量積算儀表可通過參數組態選定對應流槽結構形式的公式，完成上述Q通用計算公式的運算。當然，也可以采用類似物位/倉容智能顯示儀表的查表法進行計算。
3、礦漿中干礦量智能流量積算儀
云南昌暉儀表制造有限公司的SWP-LCD-LV礦漿中干礦量智能流量積算儀表有兩路輸入信號：礦漿流量和礦漿密度，通過輸入一個固定系數并與上面兩個參數相乘后，可得到礦漿中干礦量瞬時流量，再經累積運算得到累積流量。在顯示器上可同時或切換顯示：礦漿流量、礦漿累積流量值、礦漿密度、礦漿中干礦量瞬時流量、礦漿中干礦量累積流量、報警狀態和報警限。
這種儀表主要用于選礦廠、污水處理廠的礦漿、泥漿的計量。
4、熱焓智能積算儀表
云南昌暉儀表制造有限公司SWP-LCD-LQ系列熱焓智能顯示儀表有三路信號輸入。當選擇為蒸汽的流量（或差壓）、進口溫度、出口溫度信號輸入時，可對蒸汽的流量信號進行溫度壓力補償運算以得到蒸汽的質量流量，可根據預先存儲的蒸汽比容、比焓對照函數表及輸出蒸汽的熱焓值和熱焓累積值；當選擇為熱水的流量、進出水溫度信號輸入時，可計算出熱水的入口熱焓值、熱水出口熱焓值、系統熱量交換量及系統熱量累積交換量。在顯示器上可同時或切換顯示上述輸入?yún)?shù)值、中間計算值、最終計算結果值等等。
而昌暉公司另一種SWP-LQ系列熱焓智能顯示儀表有六路信號輸入，即系統進口、出口管道上的流量（或差壓）、壓力、溫度信號輸入，由于檢測參數齊全，可對蒸汽的熱焓及供熱、供暖系統的熱量交換進行更精確的計量。
5、電子皮帶秤用智能流量積算儀
電子皮帶秤是一種固體流量計算儀表，與流量積算儀表稍有差別的是它還需要向稱重傳感器提供約為10VDC的精密穩壓電源及一些特殊的調整功能。
昌暉儀表制造有限公司的SWP-LCD-LZ電子皮帶秤智能流量積算儀表可接受皮帶速度信號（通常為頻率信號）、稱重傳感器信號（通常為mV信號），在顯示器上可顯示皮帶速度、皮帶荷重、物料瞬時流量、物料累積流量。在參數設定時，可對皮帶秤獨有的秤零點、皮帶周長、檢定圈數等參數進行設置。在皮帶秤需要校驗時可進入檢定程序，檢定時可設置為自動量程調整，校驗系數即可由儀表自動進行計算。
6、天然氣智能流量積算儀
這種儀表是普通流量積算儀應用的一個特例，由于國家先后制定了SY/T6143-96“天然氣的標準孔板計量方法”和GB/T11062-89“天然氣發熱量、密度和相對密度的計算方法”兩個標準，而對于天然氣田、油田所開采的天然氣來說，受時間、地域、地層深度不同的影響，所采天然氣具有組分的多樣性和不遵循理想氣體狀態方程的特點，使用傳統的溫度、壓力補償方式不適用于天然氣。云南昌暉儀表制造有限公司SWP-LCD-LT系列天然氣流量積算儀具有以下特點：可輸入由用戶提供的天然氣摩爾組分，計算天然氣真實相對密度系數Gr ，用于計算相對密度系數 Fg；由儀表面板輸入Gr和天然氣中N2、CO2的摩爾分?jǐn)?shù)，并與在線測量的表靜壓P1、流動溫度t1 按標準提供的函數關系實現在線計算超壓縮因子FZ的功能；它在儀表溫度輸入端子輸入流動溫度信號，在線測量天然氣流動溫度t1 ，依據t1 實現在線計算流動溫度系數FT ；儀表有壓力信號輸入端，可將在線測量的靜壓力P1用于補償計算；可將儀表的工作狀態下的體積流量顯示轉換成工業標準狀態下的體積流量。
由這些具有特殊運算功能的昌暉儀表可以看出，昌暉儀表制造有限公司密切關注在生產過程中實際使用儀表的功能要求，以此為目標開發的新型智能顯示儀表將拓寬智能顯示儀表的應用范圍，也將給智能顯示儀表的發展帶來新的機遇。作為使用儀表的用戶也應多了解智能顯示儀表新的進展，或許它將給您的儀表選型提供一些新的思路和方案。
