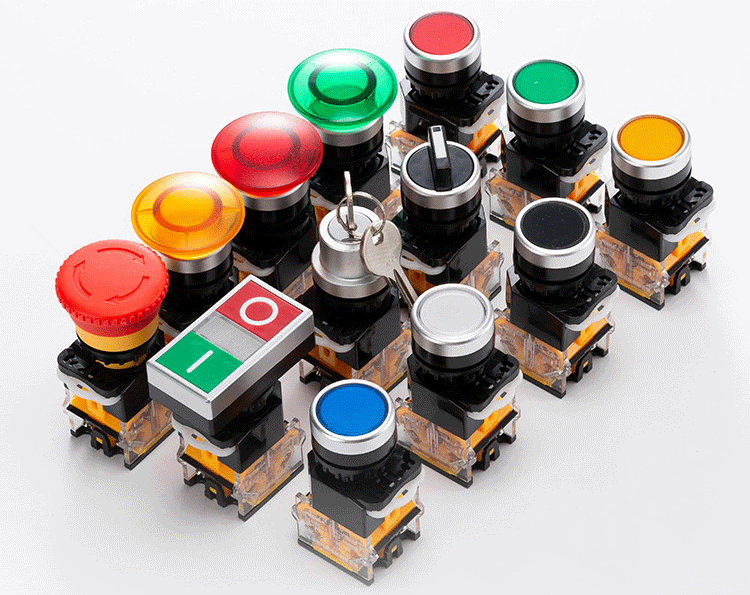

按鈕在儀表柜、操作臺、儀表箱、電氣設備上隨處可見，儀表人必須熟悉各種按鈕的用途、選用及故障處理，昌暉儀表在本文對按鈕功能原理、按鈕顏色選用標準(標準)及按鈕選型等知識作專業介紹。



1、按鈕的功能
按鈕是一種用人體某一部分(一般為手指或手掌)施加力而操作、并具有彈簧儲能復位的控制開關，是一種最常用的主令電器。按鈕的觸頭允許通過的電流較小，一般不超過5A。因此，一般情況下它不直接控制主電路(大電流電路)的通斷，而是在控制電路(小電流電路)中發出指令信號，控制接觸器、繼電器等電器，再由他們?nèi)タ刂浦麟娐返耐〝?、功能轉換或電器聯鎖。

2、按鈕結構原理與符號
按鈕一般由按鈕帽、復位彈簧、橋式動觸頭、靜觸頭、支柱連桿及外殼等部分組成。按鈕不受外力作用(即靜態)時觸頭的分合狀態，分為停止按鈕(即動斷按鈕)、啟動按鈕(即動合按鈕)和復合按鈕(即動合、動斷觸頭組合為一體的按鈕)。當按鈕受外力作用下，觸頭的分合狀態發生改變：靜態下的常開觸點閉合，靜態下的常閉觸點斷開。

在《電氣符號大全》文章中昌暉儀表介紹過按鈕圖形符號和按鈕文字符號：按鈕文字符號為SB；試驗按鈕文字符號為SE；復歸按鈕文字符號位SR。

按鈕常開觸點


按鈕常閉觸點


雙極按鈕常閉觸點和常閉觸點

3、適用于按鈕顏色的國家標準(規范)及按鈕顏色選用
