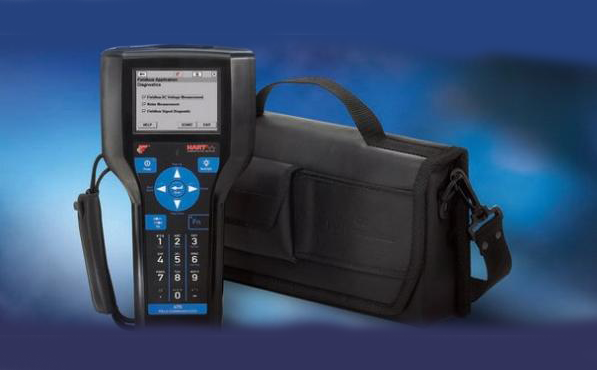

羅斯蒙特HART475手操器在我國很多行業都在應用，要熟練使用這英文界面的HART475手操器，大家還需要花一定時間和精力去熟悉它。本站也分享過《HART475手操器菜單中英文對照》技術文章，《羅斯蒙特HART475手操器使用教程》系列文章詳細介紹HART475手操器使用方法和操作細節，屬于精簡版的HART475中文說明書。
在使用HART475手操器之前不得不先對HART做一番簡單介紹，這對正確使用HART475手操器是有幫助的：
HART(Highway Addressable Remote Transducer)，可尋址遠程傳感器高速通道的開放通訊協議，是美國ROSEMOUNT公司于1985年推出的一種用于現場智能儀表和控制室設備之間的通訊協議。 HART裝置提供具有相對低的帶寬，適度響應時間的通信，經過多年的發展，HART技術已經十分成熟，是全球智能儀表的工業標準之一。HART協議利用貝爾202頻移鍵控(FSK)標準，將低電平的數字通信信號疊加在4-20mA之上。
1、HART475手操器概述
◆ HART475手操器支持HART和FOUNDATION現場總線設備，使您可以對設備進行配置、維護或故障排除。
◆ HART475手操器包括一個彩色LCD觸摸屏、一塊鋰離子電池(電源模塊)、一個SH3處理器、存儲組件、系統卡，以及集成通訊與測量電路。
2、設備互操作性
◆ HART475手操器旨在與不同設備生產商的各種HART和FOUNDATION現場總線設備協同運作。通過由HART通訊基金會和 Fieldbus Foundation支持的電子設備描述語言(EDDL)技術，可實現設備互操作性。
◆ 基本測試是基于所有設備的設備描述上的。各設備生產商被要求使用HART475手操器完全測試了他們的設備，并取得認證。若未收到相關認證，當您試圖與未測試設備通訊時，就會顯示警告信息。新的設備描述可通過現場通訊器簡易升級程序，或在資源CD或DVD中獲取。

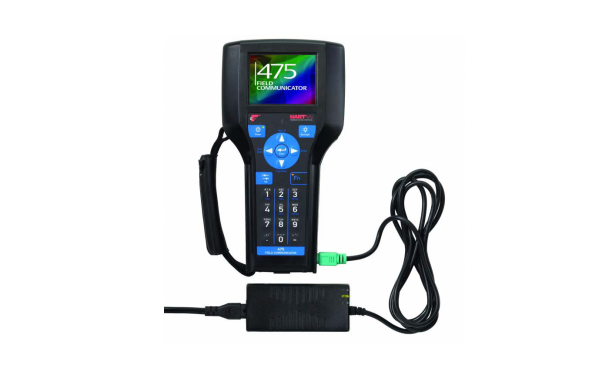

3、連接到HART475手操器的電池充電
◆ 電源/充電器指示燈
電源/充電器上有三個指示燈，分別表示以下狀態。每個指示燈顯示不同的顏色。
顏色 狀態
綠色電池 已充滿電。
閃爍綠色 電池即將充滿電。
黃色 電池正在充電。
閃爍黃色 電源/充電器未連接到HART475現場通訊器。
閃爍黃色和紅色 電池電量非常低。
紅色 無法充電。
◆ 電池維護
為了保持鋰離子電池的性能和壽命，請理解并遵循以下指導原則：
①應經常對電池充電，最好是在每次使用完后或夜間進行充電。如有可能，盡量減少完全放電的次數。
②在高溫下頻繁使用HART475手操器可導致性能降低。
③長時間儲存電池時，請選用等于或接近室溫的干燥場所。在高于室溫的環境中長時間儲存可導致性能降低。
④如需長時間儲存，請確保HART475手操器剩余電量為全部電量的一半或接近一半。儲存過程中，剩余電量將緩慢釋放。請定期對電池充電，以確保剩余電量不會過低。
4、使用HART475手操器觸摸屏

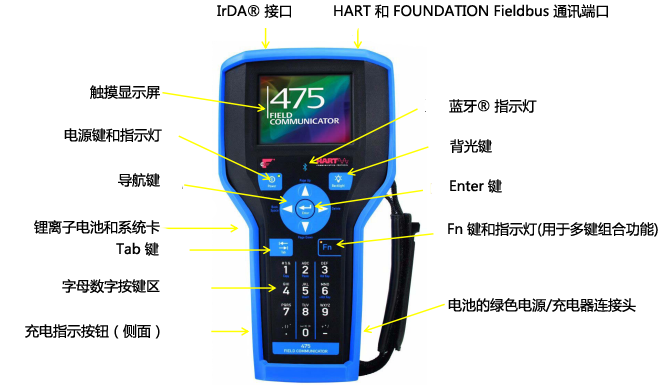

◆ 您可通過觸摸屏和按鍵區選擇菜單項和輸入文字。請使用隨附的觸筆或鍵盤區的上下方向鍵來選擇菜單項。在設置和現場通訊器主菜單上，觸擊圖標或按Enter鍵打開選定的圖標。在其他菜單上，雙擊屏幕上的選定項或按鍵盤上的向右鍵打開一個菜單項。
注意：只能使用鈍器接觸觸摸屏，盡可能使用HART475現場通訊器隨附的觸筆。使用尖銳的工具，如螺絲刀，可能導致觸摸屏損壞。
◆ 請使用窗口上的后退箭頭圖標(←)返回到之前的菜單。使用窗口右上角的關閉圖標(×)結束應用程序。
5、使用HART475手操器軟鍵盤、電源鍵
◆ 軟鍵盤支持使用觸摸屏進行字母數字輸入，可檢測您何時需要輸入字符，并根據需要自動顯示。
◆ 當監聽PC窗口上的藍牙啟用時，按鍵區上方的藍色的藍牙指示燈點亮。HART475手操器必須獲得藍牙授權才能使用此功能。
◆ 電源鍵用于打開和關閉HART475手操器，或使其進入待機狀態。通過設置菜單，您可以設置缺省選項：待機或關機。當您按住電源鍵打開HART475手操器時，電源鍵上的綠色指示燈將閃爍。當HART475打開后指示燈將保持不變，而當 HART475處于待機狀態時指示燈將緩慢閃爍。
6、HART475手操器箭頭導航鍵、Enter鍵、Tab鍵
◆ 您可以使用四個箭頭導航鍵在應用軟件中的菜單和圖標間進行移動。按上下方向鍵選擇菜單項。在設置和現場通訊器主菜單上，觸擊圖標或按輸入鍵打開選定的圖標。在所有其他菜單上，使用向右鍵打開菜單項，而向左鍵則返回上級菜單。鍵旁的藍色文本表示備用功能，按功能鍵可啟用。
◆ 您可使用Enter鍵打開窗口上選定(高亮顯示)的按鈕或現場通訊器主菜單或設置菜單中的圖標。例如，當選定窗口上的取消按鈕，若此時按Enter鍵，將關閉窗口。
◆ 您可使用Tab鍵在窗口中的可選控件間移動。按Tab鍵在屏幕上所有行中從左到右選擇圖標。
7、HART475手操器字母數字按鍵區、背光鍵、Fn鍵
◆ 您可使用字母數字按鍵區輸入字母、數字和其他字符，如標點符號。依據特定輸入?yún)^(qū)域，HART475現場通訊器自動決定可用的文本類型。處于字母數字模式時，要輸入文本，請快速按下所需的按鈕，多次按下滾動選擇輸入適當?shù)淖帜富驍?shù)字。例如，要輸入字母 Z，請快速按四次 9 鍵。鍵旁的藍色文本表示備用功能，按Fn鍵可啟用。
◆ 您可使用背光鍵來調節觸摸顯示屏的亮度。有四種不同的設置。亮度會影響電池的電量。高亮度可能縮短電池使用時間。關于計時器會在非活動狀態持續多久后關閉背光。計時器有助于節省電池電量。
◆ 您可使用Fn鍵啟用選定鍵的替代功能。Fn鍵不適用于菜單的顯示圖標。按鍵區上其他鍵旁的藍色文本說明了Fn鍵。Fn鍵按下有效時，F(xiàn)n 鍵左邊的橙色指示燈點亮；假如同時軟輸入面板顯示時，F(xiàn)n按鈕高亮顯示。再按Fn鍵可禁用此功能并關閉指示燈。
8、HART475手操器內存
HART475 現場通訊器的內存由三種組件構成：
①內部閃存-32MB非易失RAM
內部閃存儲存操作系統和系統軟件。同時儲存下列各項：
◆ 最多 25 組 HART 組態
◆ HART 事件捕獲
◆ FOUNDATION Fieldbus 現場總線統計
◆ 書寫面板保存的文本文件
②系統卡-一種帶有非易失閃存的1GB或更大的內部安全數字卡
每個系統卡上都有可安裝的系統軟件的副本。系統卡也包含所有的HART和FOUNDATION Fieldbus現場總線設備描述，并可最多儲存1000組HART組態(取決于文件的大小)。
③RAM-32MB，僅用于程序執行。
9、HART475手操器內存可用內存空間
要查看HART475現場通訊器中的可用內存，請連接至現場通訊器的簡易升級程序或觸擊設置菜單中的內存圖標?，F(xiàn)場通訊器主菜單顯示設置菜單項。系統卡上的空閑內存久而久之，您的系統卡可能變滿而無法儲存新的文件。
要釋放系統卡上的內存，請使用現場通訊器簡易升級程序中的內存管理功能。您可由此篩選并選擇哪些設備描述可傳輸?shù)侥南到y(tǒng)卡上。所選生產商的設備描述或協議會在升級時被忽略，為儲存其他文件提供更多空間。
10、HART475手操器內存安裝系統卡和電池
①將HART475現場通訊器正面朝下放在平穩的表面上。
②如果有橡膠保護套，將其移除。

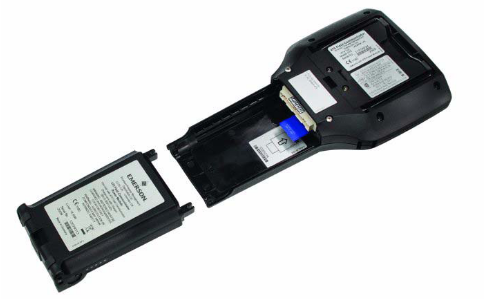

③卸下電池后，將貼有“系統卡”標簽的系統卡的金屬接觸面朝上，滑入系統卡插槽，直到聽到一聲咔噠聲，固定到位。系統卡插槽內裝有彈簧。注意：系統卡必須由HART475現場通訊器生產商提供。否則會使IS認證失效。
④繼續保持HART475現場通訊器正面朝下，確保兩個電池固定螺絲處于松動狀態并稍高于HART475頂部。
⑤使電池與HART475的側面平齊，并小心地向前滑動電池，直到固定到位。
⑥小心地用手擰緊兩個電池固定螺絲，以固定電池(不要擰得過緊，最大0.5Nm轉矩)。
注意：如果HART475現場通訊器與電池沒有完全對齊，可能導致連接器針腳損壞。
11、HART475手操器取出電池和系統卡
①若有橡膠套，將其移除。
②將HART475現場通訊器正面朝下放在平穩的表面上。
③松開電池固定螺絲，直至每顆螺絲的頂端稍高于HART475現場通訊器的頂端。
④將電池從HART475現場通訊器中滑出。不要向上拉電池，否則可能損壞連接器針腳。
⑤將系統卡推入系統卡插槽，直至聽到咔噠一聲，卡槽松開。系統卡插槽內裝有彈簧。
⑥用手指抓住系統卡，將其直接滑出HART475現場通訊器。
12、啟動HART475手操器(請將電池充滿電)
在操作HART475手操器前，請確保：
◆ HART475手操器沒有損壞。
◆ 電池已安裝好。
◆ 所有螺絲已擰緊。
◆ 通訊端口凹陷處沒有灰塵或雜物。
啟動按住鍵盤上的電源鍵，直至該鍵上的綠色指示燈閃爍(約兩秒鐘)。啟動過程中， HART475手操器自動檢查內置系統卡中的任何可用的系統軟件升級。若系統卡內有升級并準備安裝，您會收到通知。而后出現手操器主菜單。
13、HART475手操器主菜單

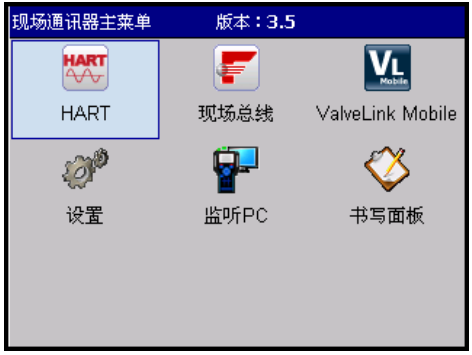

HART475手操器主菜單是您啟動HART475現場通訊器后出現的第一個菜單。您可使用該菜單運行 HART和現場總線應用程序，查看設置菜單，與PC通訊，啟動書寫面板或ValveLink? Mobile。
14、HART475手操器關機
◆ 要關閉HART475手操器，請按電源鍵。在電源開關對話框中，觸擊關機，然后觸擊確定或按Enter鍵。觸擊取消，關閉對話框并返回應用程序。
◆ 您可在電源開關對話框上設置缺省選項。若自動關機計時器到時間時，HART475手操器也會關閉。同時按背光鍵和功能鍵直至顯示屏關閉，也可關閉HART475手操器。此種關機是通過硬件完成關機(類似于移除電源)。這并非關閉 HART475手操器的建議方式。當您使用觸摸屏或按鍵區時，如果屏幕鎖死且不響應，請使用這種方法關閉并重設 HART475手操器。
15、HART475手操器連接到設備
◆ 請使用隨附的接線件和HART或現場總線(若已授權)應用程序來與設備連接和通訊。同時需要準確的設備描述。若 HART475手操器不具有HART設備描述，該設備將顯示為前向兼容模式。該模式使用通用設備描述，且不顯示所有的設備功能。
◆ HART475手操器頂端有三個連接接線件的端口。每個紅色端口是其協議的正極，黑色端口則是兩種協議共享的公用端口。端口上有一個保護蓋，可以確保在任一時刻僅露出一對端口。有標記指明端口對應哪一種協議。
16、PC應用程序、AMS設備管理系統
◆ 將HART475手操器連接至支持的PC應用程序上，如AMS智能設備管理系統或現場通訊器簡易升級程序，下載新的系統軟件、設備描述和授權。您也可以向PC傳輸HART組態文件、事件捕獲文件和書寫面板(.txt)文件。
◆ HART475手操器可連接至AMS設備管理系統(6.2版或更高版本），可用來創建、打開、編輯或比較HART設備或用戶組態文件。若您的版本不支持藍牙，則可能需要使用IrDA連接。也可在AMS設備管理系統和HART475現場通訊器中的儲存位置間傳輸組態。
17、HART475手操器簡易升級程序
可使用簡易升級程序進行以下操作：
◆ 下載新的系統軟件和設備描述，以在您的地點升級HART475手操器。
◆ 使用在線授權功能，購買和下載新的應用程序授權，來啟用新的功能和應用程序。
◆ 上載事件捕獲和書寫面板文件到您的PC。
◆ 上載、下載，并打印HART設備或用戶組態(.hcf 文件)。您可通過上載組態到簡易升級程序來備份這些文件。
◆ 指定要將哪個設備描述下載到您的系統卡來管理您的系統卡內存。限制設備描述的數量可釋放您的系統卡內存。
◆ 向HART475手操器分配單元名稱來對其進行唯一標識，在使用藍牙連接到HART475手操器時這將起作用。
①書寫面板
◆ 書寫面板是一種文本編輯器，可用于創建、打開、編輯并保存簡單文本(.txt) 文件。在現場通訊器的主菜單，觸擊書寫面板圖標 ，運行應用程序。觸擊窗口右上角的書寫面板 ( ) 圖標，您也可在 HART 或現場總線應用程序內部啟動書寫面板。
◆ 使用現場通訊器簡易升級程序，可在PC和HART475現場通訊器間傳輸文本文件。
注：當書寫面板應用程序打開后，電源鍵、待機計時器和自動關機計時器都將禁用。
②創建新文檔
在書寫面板的主頁，觸擊新建。顯示空的文本窗口和SIP鍵盤?，F(xiàn)在，您可在新文檔中輸入文本。還可打開現有文檔，進行編輯、保存。
③VALVELINK MOBILE
通過輕松使用的圖形界面，您可使用ValveLink Mobile來配置、校準并排除Fisher HART數字閥控制器(DVC)的故障。要打開ValveLinkMobile，觸擊現場通訊器主菜單上的ValveLink Mobile圖標?，F(xiàn)場通訊器必須具有至少1GB 的系統卡，以及有效的簡易升級授權，方可打開ValveLink Mobile。
使用接線件來連接DVC并運行需要的診斷或操作。ValveLink Mobile的升級包含現場通訊器系統軟件的更新。使用 簡易升級程序，從Internet向您的PC中下載更新，并傳輸?shù)侥默F(xiàn)場通訊器?？赡苄枰x卡器。
注：當ValveLink Mobile打開后，電源鍵、待機計時器和自動關機計時器都將禁用。
18、HART475手操器運行自測試、校準
◆ HART475手操器無需也不可能執行手動自測試。測試功能是自動完成的。若在測試過程中發現錯誤，將顯示警告信息。
◆ HART475手操器無需也不可能進行校準。HART475現場通訊器的通訊接口可與HART和FOUNDATION現場總線設備進行數字通訊。
◆ 使用HART475現場通訊器進行電壓測量時，可檢測網絡的電能和噪音，但僅作參考之用。
19、HART功能
HART應用程序可使您對連接到HART475現場通訊器上的HART設備進行通訊和配置。您還可創建和啟動HART應用程序：
①按住電源鍵，直至該鍵上的綠色指示燈閃爍，打開HART475現場通訊器。
②觸擊現場通訊器的主菜單。如果在線的HART設備與HART475現場通訊器已連接，則會自動顯示HART應用程序在線菜單。如果沒有連接設備，則幾秒鐘后顯示HART應用程序主菜單。要返回現場通訊器主菜單，按下鍵盤上的向左鍵或觸擊窗口上的后退箭頭。出現是否退出HART應用程序的提示時，請選擇是。在HART應用程序主菜單上，您可選擇離線、在線、實用工具，或HART診斷功能。
羅斯蒙特HART475手操器使用教程(一)的內容到此結束，后續將在昌暉儀表網發布教程其他章節的內容，期待您的關注！
