氣動儀表對壓縮空氣品質有何要求

2017/9/11 21:53:32 人評論次瀏覽分類：調試維修文章地址：http://hlxykdb.com/tech/1525.html

氣動儀表一般有氣動差壓變送器、氣動調節器（基地式調節器、浮筒式液位調節器）、電/氣轉換器、氣動薄膜調節閥、氣動閥門定位器、氣動執行機構、氣動指示儀、氣動數學運算器等種類，這些氣動儀表通常使用潔凈、干燥的壓縮空氣作為氣源。氣動儀表對壓縮空氣品質要求主要體現在壓力和純度兩個方面。

1、壓力
氣動儀表工作的壓力范圍是20kPa-100kPa（原來使用國標是0.2kg/cm²-100kg/cm²，還有英制單位3-15psi）。一般氣動儀表的額定供氣壓力為0.14MPa，氣動活塞式執行機構的額定供氣壓力為0.4MPa-0.5MPa。因此壓縮空氣(氣源)送至用氣點時，一般不應低于0.4MPa。

2、純度
①壓縮空氣中的固體雜質來源于大氣灰塵和管道中的銹垢，其顆粒直徑對于一般氣動儀表不應大于3μm，含塵量應小于1mg/m³；
②壓縮空氣中的油來源于空氣壓縮機，氣源的含油量應小于1ppm；
③腐蝕性氣體，壓縮空氣(氣中不得含有二氧化硫、硫化氫、氯化氫、氨氣、氯氣等腐蝕性氣體；

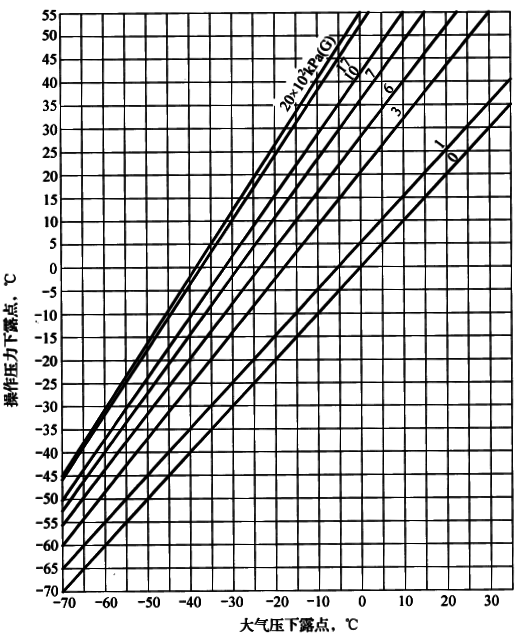

④水分，壓縮空氣濕度必須嚴格控制，乙方在供氣管道、氣動儀表內結冰或結露，一致腐蝕氣動儀表，一般認為，將壓縮空氣的露點溫度控制在比工作環境溫度或歷史上當?shù)啬?季)極端最低溫度至少低10℃就能滿足要求。露點換算見下圖：
