1、概述
隨著科學技術的不斷發展，我國的儀器儀表產業也取得了快速的發展和進步，當前應用于各類工業生產領域的儀器儀表無論在種類上還是在技術先進性上都較過去有了顯著的提高，尤其是智能儀表的出現更是促進了工業生產控制水平取得了大幅度的提升。但與此同時我們也應清晰地認識到，儀器儀表在使用過程中非常容易受到各種外界因素的干擾，而這些干擾會給儀器儀表的測量精度造成非常大的影響，進而使其作用不能得到有效發揮，嚴重的甚至還可能會給工業生產控制帶來負面影響，必須引起我們充分的重視。
2、儀器儀表的干擾來源分析
在現代工業生產過程中，安裝在現場的儀器儀表一般會通過專門的數據傳輸網絡將所側得的信號傳輸給生產控制主站，而有時傳輸距離會非常長，儀表測量到的數據在傳輸過程中就可能會遭到無關信號的影響。
2.1 電磁感應
現實中，儀器儀表的工作位置附近可能會安裝有大功率的變壓器、交流電動機以及高壓電網等，而這會造成儀器儀表的工作空間內產生較強的電磁干擾，這就可能會使經過該空間內的儀表連接導線產生感應電勢，進而給儀表的正常工作造成不利因素。
2.2 靜電感應
如果在敷設儀表的信號導線時不慎，致使其與動力線存在平行敷設的情況，那么也會使儀表的兩根信號線上產生感應電勢，進而造成干擾。產生這種干擾的主要原因是動力線與儀表兩根信號線間的距離不等，從而就會在儀表的兩根信號線上產生電位差，進而通過對信號線回路的作用而導致干擾。
2.3 振動
現實中，很多工業生產設備在工作過程中都伴隨著振動，從而會造成安裝在這些設備上的儀表或儀表信號導線也出現振動。而導線一旦在磁場中發生振動，那么就勢必會產生感應電動勢，進而對儀表的正常工作帶來干擾。
2.4 來自接地系統的干擾
在實際應用中，儀器儀表的輸入回路往往存在多個接地點，而這些接地點之間的電位可能并不相同，這種現象安裝在大功率用電設備周圍的儀器儀表上表現得將更為突出。因為不同接地點之間存在著電位差（如圖1所示），如果儀表本身的絕緣性能不佳，那么這個電位差就可能通過信號導線作用在儀表上，進而使得儀器儀表不能夠正常工作。

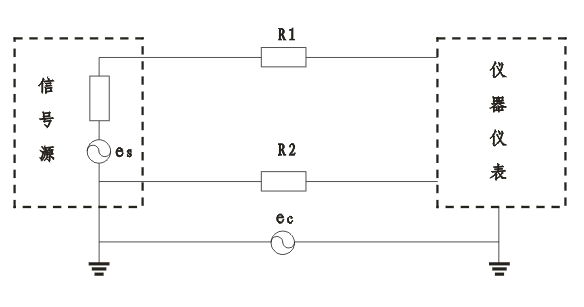

圖1 地電位差
以上分析的幾種常見干擾產生機理不同，對儀器儀表的干擾作用方式也存在差異，只有針對具體的干擾方式采取有針對性的抗干擾措施，才能使得干擾得到有效地消除。
3、儀器儀表的抗干擾措施探討
一般而言，抗干擾措施主要包括以下三種：消除或抑制干擾源、破壞干擾的作用途徑以及降低儀器儀表對干擾信號的敏感性。在這三種措施中，第一種措施是最為積極主動的措施，而且其效果也往往最為明顯，但實際中有很多干擾源是難以消除或者無法消除的，此時就必須綜合采取后兩種措施來達到抑制干擾的目的。具體而言，儀器儀表的抗干擾措施主要有以下幾種。
3.1 信號導線的扭絞
在實際工作中，通過將信號導線扭絞在一起，可以有效削減磁場或電場因為感應耦合而給信號回路造成的串模干擾。這是因為扭絞在一起的導線與干擾源間的空間距離大致相等，從而就避免了不同導線間可能會產生的感應電位差，同時這種方式也大大降低了信號回路包圍的面積，這也對抵抗干擾具有積極效果。
3.2 屏蔽
為了對干擾信號進行有效的屏蔽，可以在信號導線的外部包裹上一層金屬網或者鐵磁材料。在實際的工業生產過程中，儀表的安裝使用環境內經常存在著各種“場”的影響，而這些場又無法進行消除，此時往往就需要通過應用屏蔽措施來降低干擾的影響。此外，在儀表的設計和生產階段，還可以直接采用帶屏蔽線，以實現對各種“場”的影響的隔斷。
3.3 濾波
在對儀器儀表正常工作造成干擾的各種信號中，對于一些變化速度很慢的信號可以采用濾波的方式來進行削弱。這種方法從理論上講對直流等變化速率很慢的干擾信號具有良好的削弱效果，但在實際工作中卻應用地較少，其主要原因是因為當前很多儀器儀表在設計階段就已經考慮到了這種措施的應用，所以在現實中無需再進行二次疊加應用。
3.4 獨立布線
與以上幾種被動式的抗干擾措施不同，通過對信號線進行獨立敷設，使其與動力電纜等其他導線之間形成有效的隔離，無疑是一種更為積極主動的抗干擾措施。當前很多工業應用場合都存在多專業共用一個電纜路徑來布線的現象，誠然這種方式給工廠設計帶來了便利，但同時也可能給敷設在該路徑上的儀表信號導線造成干擾，所以必須引起我們充分的重視。具體而言，可以在工廠設計階段就對這種情況進行提前考慮，如可以通過采用信號導線與其他專業電纜分層敷設的設計方案，進而有效降低信號導線受到其他專業電纜干擾的影響。
3.5 及時更換老化或損壞的電纜
在工業生產環境中，經常會發現一些電纜存在老化或損壞的問題，如果不及時進行更換，那么就可能會給儀器儀表的信號線造成影響。因此，對于老化或損壞的電纜應該及時進行更換。
3.6 接地
在實際工作中，為了確保儀表和信號源的外殼安全，一般都會將其進行接地，但接地方式如果不恰當?shù)脑?，就可能會形成回路，進而引入干擾。如上文分析，這種干擾情況一般發生在多點接地時，因為不同接地點之間存在電位差，所以會導致共模干擾的產生。此時，為了杜絕這種干擾的影響，可以在儀表的信號回路處采用單點接地的措施。然而在現實中，信號源側對地不可能實現完全的絕緣，所以也難以徹底消除因地電位差而導致的干擾。因此，通常需要將測量用的儀器儀表進行浮空設置以切除干擾的引入途徑，從而徹底實現其與大地之間的絕緣，進而有效提升儀器儀表的抗干擾能力。
4、結束語
隨著科學技術的發展，未來應用于儀器儀表中的抗干擾措施絕非文章介紹的這幾種，而這還需要技術人員進行不斷地研究和創新。
文章作者：廣東省東莞市東江水務有限公司 陳國壽。文章來自百度學術。
