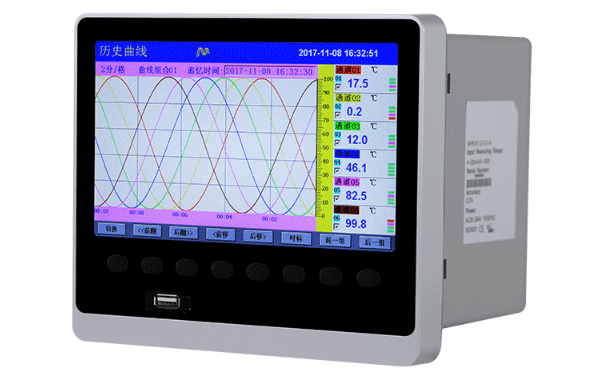

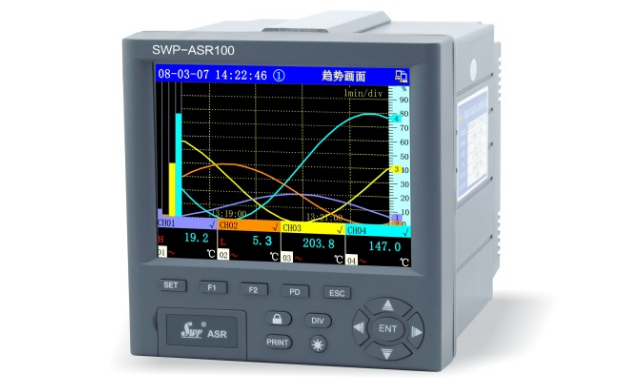

昌暉SWP-ASR100無紙記錄儀采用寬視角、高亮度、5.6英寸、高分辨率、LED背光的真彩色TFT液晶作為顯示屏、144×144mm外形，全新硬件結構設計、更低的功耗、更強的抗干擾能力、更友好的人機界面、可以滿足不同用戶的特殊功能定制要求、靈活便捷。主要應有于紡織、化工、電力、石化、煙草、制藥等行業。
昌暉SWP-ASR100無紙記錄儀主要特點
◆ 嵌入式、多任務操作系統的運用，使儀表效率更高，更加穩定、安全、可靠；
◆ 嵌入式圖形顯示系統的加入，使儀表人機交互界面更友好，標識一目了然，方便用戶；
◆ 多達16種信號全隔離輸入加上22位高精度A/D芯片，使儀表適用范圍更廣、采集數據更精確；
◆ 支持通用USB設備，使數據轉存更方便、快捷、安全；
◆ 可設定屏幕保護功能，綠色節能并延長LCD使用壽命；
◆ 海量、高品質FLASH存儲芯片，使儀表可以存儲更多的數據、掉電前保存使數據更安全；
◆ 新的硬件設計，使儀表電源轉換效率更高、更低的功耗、綠色節能環保；
◆ 細致的軟件開發，使儀表更聰明貼心，當增減板卡后自動生成新的儀表配置表，接線圖示等相關信息，方便用戶操作；
◆ 全鋁合金外殼，插入式安裝、超短機身，符合EMC(電磁兼容)國家GB/T17626.5標準，儀表抗干擾性強，輕便靈巧，便于安裝；
◆ 支持2路全隔離、高速通訊口(RS232/RS485)，支持1200-115200bps波特率，12路全可切萬能信號輸入，12路繼電器輸出，3路24V饋電，4路變送輸出，使儀表通訊更加靈活便捷；
◆ 多種字符輸入(大小寫英文、數字、漢字、特殊字符)， 多語言版本切換(英、繁、簡)，方便不同地域用戶選擇；
◆ 強大的硬件支持，豐富的功能，支持用戶特殊功能定制，適應更多特殊應用需求，避免用戶二次投資花費；
◆ 全新設計的上位機分析軟件，便于數據的統一收集、分析處理和安全保存。
昌暉SWP-ASR100無紙記錄儀選型表
SWP-ASR1①-②-③/④
①無紙記錄通道數量
[01]：1路/注1
[02]：2路/注1
...
[12]：12路/注1
②存儲器容量
[1]：32MB(標準配置)
[2]：64MB
[3]：160MB
③顯示語言
[0]：簡體中文(標準配置)
[1]：英文
[2]：繁體中文
[3]：多語言版(包括簡體中文、繁體中文和英文，可切換)
④附加功能(可以復選)
[/C2]：RS232接口/注2
[/C3]：RS485接口/注2
[/P(1-3)]：DC24V輸出路數
[/AO(1-4)]：模擬量輸出路數
[/F(1-4)]：頻率輸入路數
[/J(1-12)]：繼電器輸出(常開)數量
[/JB(1-8)]：繼電器輸出(常開、常閉)數量
[/U]：帶通用USB接口
[/L]：帶流量積算功能
[/T]：帶天然氣運算功能
[/PID]：帶PID控制功能
[/D***]：客戶定制功能/注3
注1：標準配置為1路(最多配12路，/AO與/F不可同時選用；如選配/AO或/F時，最多配8路)。
注2：可同時選配/C2、/C3，使用微型打印機時，必須配/C2。
注3：如用戶有特殊功能開發需求的可單獨定制儀表功能，***為特殊定制功能的編碼。
昌暉SWP-ASR100無紙記錄儀性能指標
◆ 輸入信號：熱電阻、熱電偶、標準電流信號、標準電壓信號等17種信號可切換輸入
◆ 標準運行條件：23±2℃，55±10%RH，電源電壓90-260VAC,電源頻率50-60Hz±1%,預熱30分鐘以上，振動等對儀器動作無◆ 影響的狀態下的性能
◆ 冷端補償：可采用儀表內置補償溫度、直接設置補償溫度或指定通道值進行補償
◆ 斷偶處理：保持?jǐn)嗯记皽y(cè)量值、顯示量程上限值或下限值。
◆ 共模抑制比：120dB(50/60Hz±0.1%,500Ω不平衡，負端-接地端)
◆ 串模抑制比：40Db(50/60Hz±0.1%）
◆ 小信號切除：0-25.5%FS
◆ 采樣周期：0.25秒
◆ 記錄間隔：1秒-4分鐘之間以秒為單位共240檔可供選擇。
◆ 特殊信號：可根據需要特殊定制
◆ 切換方式：在組態中軟件設置切換，免拆機跳線
昌暉儀表推出的0.2%精度高性能寬屏彩色無紙記錄儀YR-ASR600系列與SWP-ASR100系列可兼容互換，最大通道數量可擴展至48個輸入通道：
SWP-ASR100無紙記錄儀如何接線？
SWP-ASR100信號輸入/輸出端子排符號定義如下：
①電源端子：L、N；G為接地端
②模擬量、頻率信號輸入端子：A、B、C，共12路
③DC24V饋電輸出端子：P+、P-，共3路，每路60mA，用于變送器供電
④繼電器輸出端子：J1~J12，共12路，繼電器觸點容量為250VAC/3A

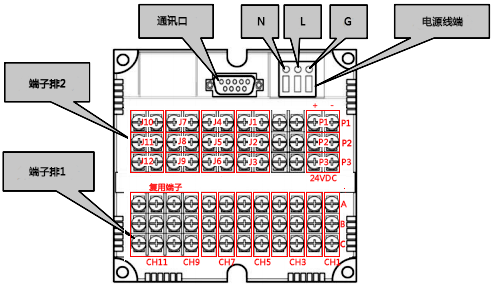

◆SWP-ASR端子整體說明

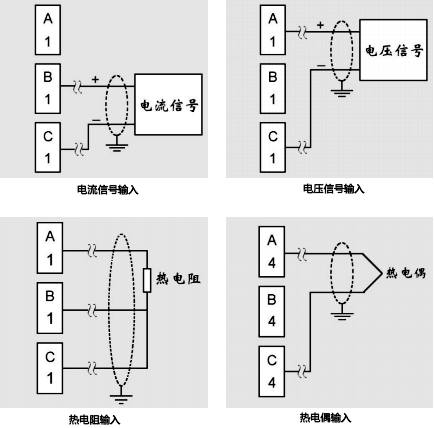

◆模擬信號輸入接線圖
SWP-ASR100最多支持12路全可切信號輸入

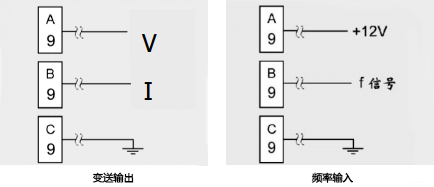

◆復用端子接線圖
全可切輸入通道9~通道12的端子為復用端子，可作為特殊信號(頻率輸入或變送輸出等）接線端子。當選用特殊信號接線時，SWP-ASR100最多支持8通道全可切信號輸入

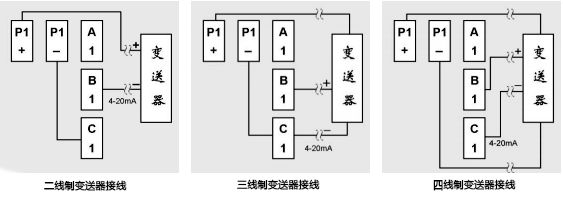

◆帶饋電變送器接線圖
