普通熱電偶或熱電阻浸在介質中使用時，一旦其保護管開裂或者斷裂，介質在壓力作用下就會沿著傳感器芯外溢，從而引起事故；防內漏熱電偶由鎧裝熱電偶和整體盲孔加工的溫度傳感器保護套管THERMOWELL組成，防內漏熱電阻由鎧裝鉑電阻和整體盲孔加工的的溫度傳感器保護套管THERMOWELL組成，防內漏熱電偶和防內漏熱電阻而在的溫度傳感器保護套管與上保護管之間設用特殊工藝和技術的雙卡套，擰緊螺絲與螺帽可達到雙層防漏效果，杜絕因套管斷裂而導致的泄漏。

防內漏熱電偶(阻)改變不同材質和用途的溫度傳感器保護套管，可以組成普通防內漏熱電偶(阻)或防內漏耐磨熱電偶(阻)，使用在不同工況。重油催化裂化裝置耐磨熱電偶就是一種指定用途的防內漏熱電偶。

下面是防內漏熱電偶(阻)簡單結構示意圖和防內漏裝置的剖面圖，通過這兩張圖，相信您對防內漏熱電偶(阻)會有直觀的了解。

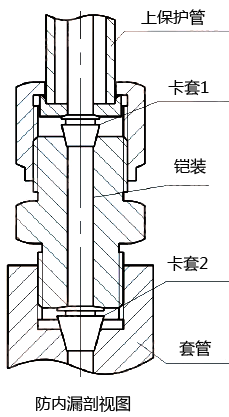

防內漏熱電偶(阻)防內漏裝置的剖面圖

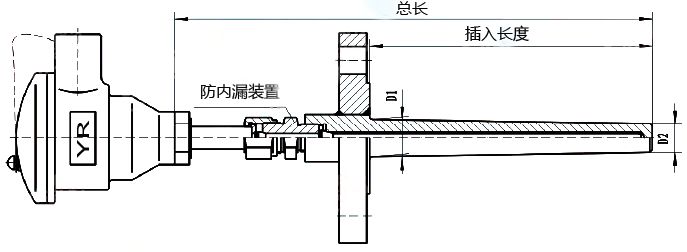

防內漏熱電偶(阻)結構圖
